Bộ Gá Kẹp Phôi 58 Chi Tiết M12 – Bản Tăng Cường Cho Bàn Máy Rãnh T

Giới thiệu sản phẩm

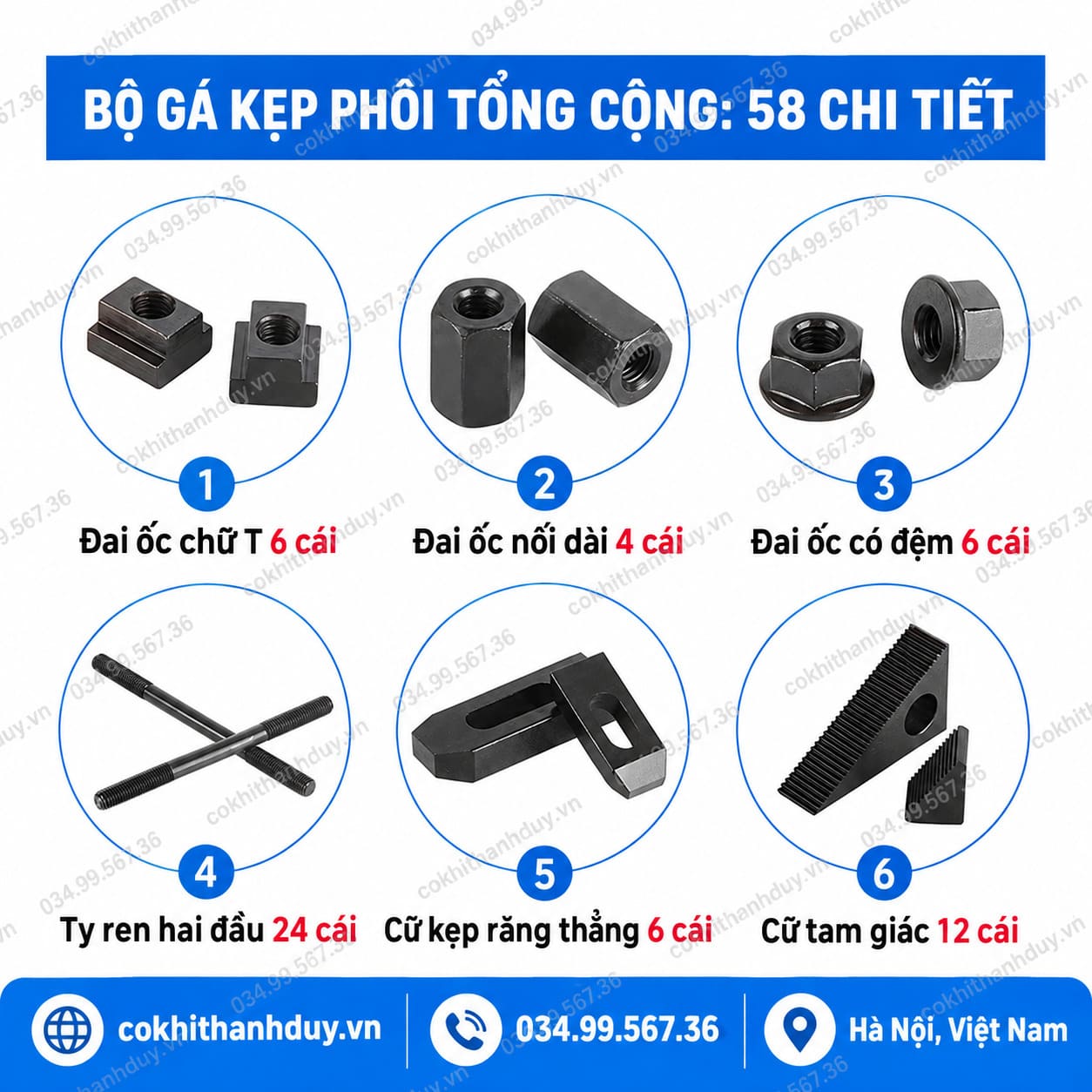

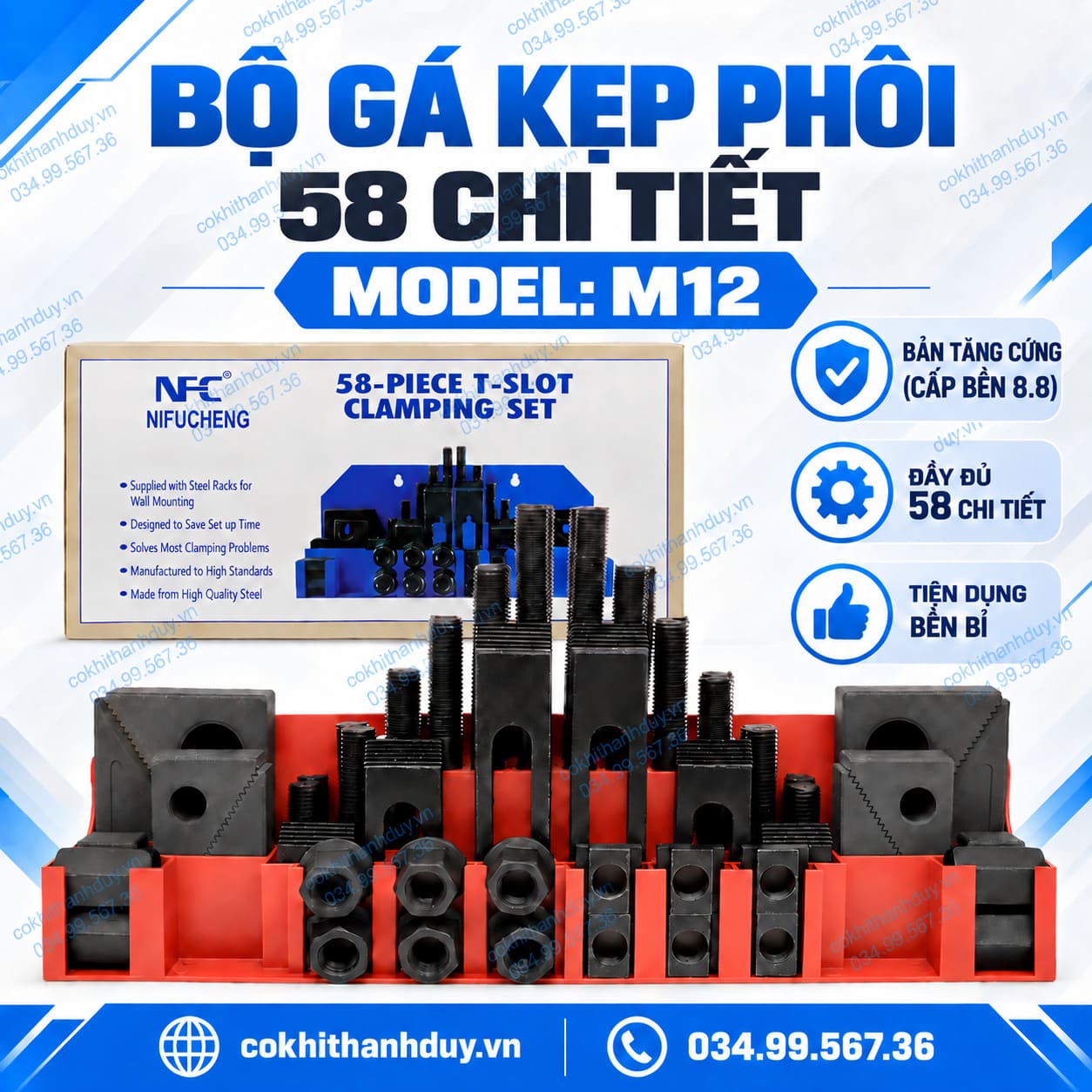

Bộ Gá Kẹp Phôi 58 Chi Tiết M12 – Bản Tăng Cường Cho Bàn Máy Rãnh T là bộ phụ kiện gá kẹp chuyên dùng trên máy phay, máy phay CNC, máy khoan và các bàn gá có rãnh T. Bộ sản phẩm gồm 58 chi tiết, sử dụng hệ ren M12 và được thể hiện là phiên bản tăng cường với cấp bền 8.8, phù hợp với các công việc gá block, plate, chi tiết khuôn, jig và fixture cần hệ kẹp chắc chắn hơn.

Khác với mã M10 thiên về tính linh hoạt cho các setup thông dụng, phiên bản M12 nên được lựa chọn khi người dùng cần hệ ren lớn hơn, khả năng chịu tải của cụm liên kết tốt hơn và phù hợp với các bàn máy hoặc đồ gá sử dụng tiêu chuẩn M12. Bộ kẹp cho phép thay đổi vị trí điểm ép, chiều cao điểm tựa và khoảng cách giữa các cụm gá, nhờ đó xử lý được nhiều hình dạng phôi mà ê tô thông thường khó tiếp cận.

Chức năng kỹ thuật

Hệ M12 phù hợp cho setup cần cụm liên kết cứng hơn

Điểm khác biệt quan trọng của model này là sử dụng ren M12. So với hệ ren nhỏ hơn, đường kính ren lớn hơn tạo tiết diện chịu tải lớn hơn cho các thanh ren và bu lông, phù hợp với những setup cần lực siết cao hơn. Tuy nhiên, khả năng làm việc thực tế vẫn phụ thuộc đồng thời vào cấp bền, chiều dài ăn ren, kích thước T-nut, thanh kẹp và đặc điểm bàn máy.

Do đó, M12 đặc biệt phù hợp với các công việc như gá block thép, plate dày, đồ gá khuôn hoặc chi tiết có lực cắt tương đối lớn, nơi hệ gá cần duy trì vị trí phôi ổn định trong suốt quá trình phay.

Tạo đường truyền lực trực tiếp từ thanh kẹp xuống bàn máy

Một cụm gá rãnh T hoạt động theo chuỗi:

đai ốc → thanh kẹp → phôi → mặt bàn → T-nut → ty ren.

Khi các chi tiết được bố trí đúng, lực siết trên đai ốc được chuyển thành lực ép phôi xuống mặt chuẩn. Đây là điểm khác biệt đáng kể so với việc chỉ chèn hoặc chặn ngang phôi.

Lực ép hướng xuống giúp hạn chế ba hiện tượng thường gặp trong quá trình cắt:

• phôi bị trượt theo hướng chạy dao;
• phôi bị xoay quanh điểm tỳ;
• phôi bị nhấc khỏi mặt chuẩn khi dao tạo lực nâng.

Block bậc giúp thiết lập góc làm việc hợp lý cho thanh kẹp

Thanh kẹp không nên đặt tùy ý. Đầu phía sau cần có điểm tựa phù hợp để lực ép được truyền hiệu quả xuống phôi.

Các block bậc trong bộ cho phép người vận hành thay đổi chiều cao điểm tựa theo độ dày từng chi tiết. Khi chọn đúng nấc, thanh kẹp có thể giữ tư thế gần song song hoặc hơi dốc về phía phôi, giúp lực siết tập trung tốt hơn tại vùng cần ép.

Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến hiệu quả gá. Nếu điểm kê phía sau quá thấp hoặc quá cao, một phần lực siết có thể bị biến thành lực uốn thanh kẹp thay vì lực ép hữu ích lên phôi.

M12 phù hợp hơn khi gia công phôi có tiết diện và khối lượng lớn

Với các plate hoặc block lớn, lực cắt thường tăng theo:

đường kính dao → chiều sâu cắt → chiều rộng cắt → lượng chạy dao → vật liệu phôi.

Khi tải cắt tăng, hệ gá cũng phải đủ cứng để chống lại xu hướng dịch chuyển của phôi. Bộ M12 tạo nền tảng phù hợp hơn cho các setup tải lớn so với việc cố tăng mô-men trên một hệ ren quá nhỏ.

Tuy nhiên, không nên hiểu rằng cứ dùng M12 là có thể siết vô hạn. Lực siết vẫn cần phù hợp với vật liệu và hình dạng phôi để tránh làm cong plate, bóp méo thành mỏng hoặc gây biến dạng đàn hồi.

Linh hoạt bố trí nhiều điểm kẹp

Một trong những lợi thế lớn nhất của bộ kẹp 58 chi tiết là không bị giới hạn bởi hai má ê tô.

Người vận hành có thể bố trí:

2 điểm kẹp đối xứng, 4 điểm kẹp quanh plate, hoặc nhiều cụm gá phân bố theo chiều dài của chi tiết.

Với phôi dài, việc chia lực qua nhiều điểm thường hiệu quả hơn việc dùng một điểm kẹp với lực quá lớn. Cách bố trí này giúp giảm mô-men xoay, hạn chế rung ở phần phôi nhô ra và duy trì mặt chuẩn áp sát bàn máy tốt hơn.

Phù hợp gá trực tiếp khi cần mở rộng vùng dao tiếp cận

Một hạn chế của ê tô là thân và hai má có thể che khuất vùng cần gia công.

Bộ gá rãnh T cho phép đặt thanh kẹp ở các mép ngoài của phôi, nhờ đó mở rộng vùng làm việc phía trên. Đây là giải pháp hữu ích khi cần:

• phay toàn bộ mặt trên;
• gia công pocket lớn;
• khoan nhiều lỗ;
• phay biên dạng;
• gá plate có diện tích vượt quá ê tô;
• cố định cả một fixture lên bàn máy.

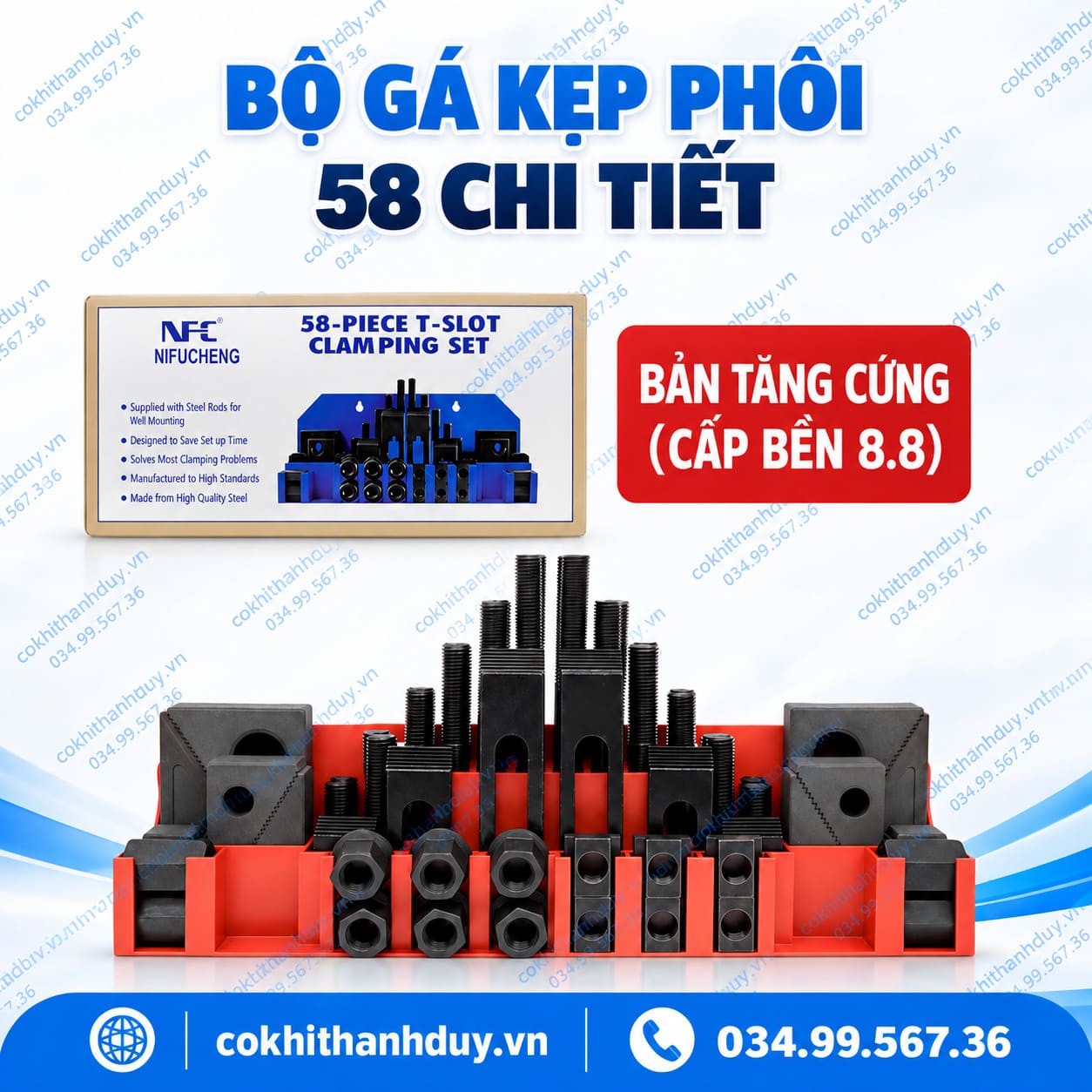

Cấp bền 8.8 phù hợp môi trường cơ khí

Phiên bản trên ảnh được ghi cấp bền 8.8. Với bu lông thép cấp 8.8, đây là cấp bền thông dụng trong liên kết cơ khí và phù hợp với nhiều ứng dụng gá kẹp máy công cụ.

Tuy nhiên cần tránh dùng ống nối tay vặn quá dài để tăng lực siết tùy tiện. Nếu mô-men vượt giới hạn của cụm liên kết, hư hỏng có thể xảy ra ở ren, T-nut, thanh kẹp hoặc thậm chí rãnh bàn máy.

Dễ chuẩn hóa setup trong xưởng

Bộ phụ kiện đồng bộ giúp xưởng xây dựng các phương án gá lặp lại dễ hơn. Khi đã xác định được vị trí T-nut, chiều cao block và loại thanh kẹp phù hợp cho một mã hàng, người vận hành có thể tái sử dụng cấu hình tương tự ở các lô sản xuất sau.

Điều này giúp giảm thời gian:

tìm phụ kiện → kê thử → thay bulông → căn phôi → kiểm tra lại.

Với sản xuất nhiều mã hàng hoặc gia công theo lô nhỏ, lợi ích về thời gian setup có thể đáng kể.

Nên chọn M10 hay M12?

Điểm quan trọng nhất không phải chọn mã lớn nhất, mà phải khớp kích thước T-nut với rãnh T của bàn máy.

Mua Bộ Gá Kẹp Phôi 58 Chi Tiết M12 ở đâu?

Khách hàng cần mua Bộ Gá Kẹp Phôi 58 Chi Tiết M12 có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn theo kích thước rãnh T, cỡ ren và bàn máy thực tế.
