Thước Đo Độ Sâu Điện Tử 0–150mm ±0.01mm – Đo Sâu Chuẩn, Đọc Nhanh

Giới thiệu sản phẩm

Thước đo độ sâu điện tử 0–150mm ±0.01mm – Đo Sâu Chuẩn, Đọc Nhanh là phiên bản hành trình dài, phù hợp kiểm tra những lỗ, hốc, pocket và bậc sâu mà các model 30mm, 50mm hay 100mm khó đáp ứng hết phạm vi đo.

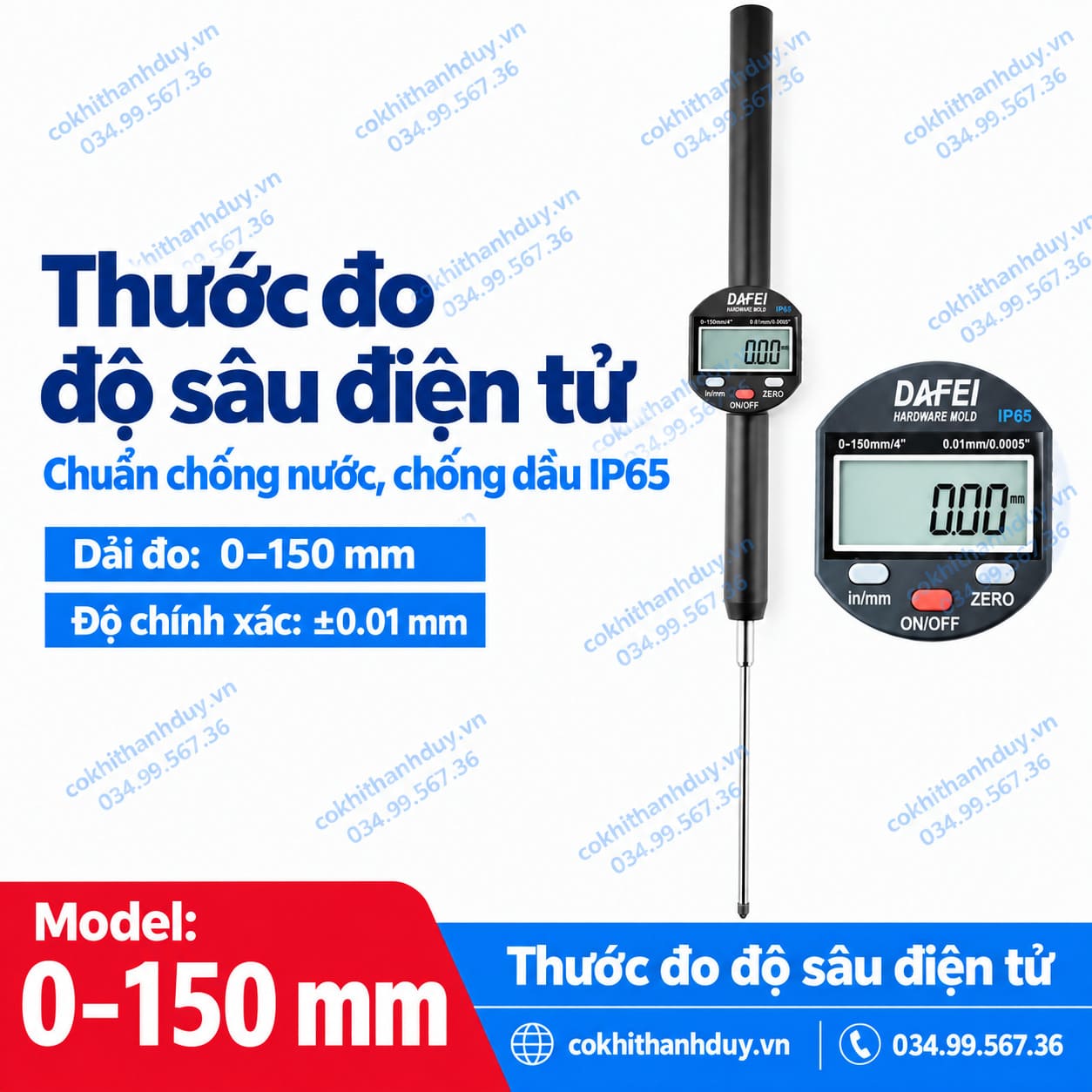

Theo thông tin trên ảnh, sản phẩm DAFEI có dải đo 0–150mm, độ chính xác ±0.01mm, màn hình LCD, chức năng ZERO, chuyển đổi mm/inch và cấp bảo vệ IP65. Trên thân đồng hồ có ghi mức hiển thị 0.01mm / 0.0005″.

Phiên bản 150mm phù hợp cho xưởng CNC, khuôn mẫu, chế tạo máy, QC và các công việc cần kiểm tra các đặc tính chiều sâu lớn trên block hoặc cụm chi tiết cơ khí.

Kiểm tra phôi trước khi gia công

Trước khi đưa chi tiết vào nguyên công tiếp theo, thước có thể dùng kiểm tra nhanh chiều sâu thực tế của các lỗ hoặc hốc đã được gia công sơ bộ.

Điều này đặc biệt hữu ích với các chi tiết phải trải qua nhiều bước như:

khoan → khoét → doa → taro → lắp ráp

Nếu chiều sâu từ công đoạn đầu không đạt, việc tiếp tục gia công có thể gây lãng phí thời gian hoặc làm hỏng chi tiết.

Kiểm tra ngay trong quá trình gia công CNC

Với các pocket sâu hoặc lỗ mù, người vận hành có thể dừng máy ở giai đoạn phù hợp để đo trực tiếp chiều sâu hiện tại.

Ví dụ chương trình yêu cầu:

Pocket sâu 120mm

Có thể kiểm tra sau phay thô để xác định lượng dư còn lại trước khi chạy tinh.

Cách kiểm tra này giúp người vận hành phát hiện sớm sai lệch do:

• offset dao;
• mòn dao;
• nhập sai chiều sâu;
• sai điểm chuẩn Z.

Kiểm tra sau nguyên công khoan sâu

Dải đo 150mm giúp thiết bị phù hợp hơn với lỗ khoan sâu trên:

• block thép;
• thân máy;
• chi tiết khuôn;
• thân van;
• cụm gá;
• plate dày.

Đầu đo dài cho phép tiếp cận sâu vào bên trong lỗ để kiểm tra khoảng cách từ mặt chuẩn tới đáy.

Hỗ trợ kiểm tra trước khi taro lỗ mù

Lỗ taro mù cần có chiều sâu khoan đủ lớn hơn chiều dài ren hữu dụng.

Nếu đáy lỗ quá nông, mũi taro có thể chạm đáy trước khi tạo đủ chiều dài ren, làm tăng mô-men và nguy cơ gãy mũi.

Thước 150mm giúp kiểm tra những lỗ mù sâu trước khi đưa vào công đoạn taro, đặc biệt trong gia công block lớn hoặc chi tiết máy.

Kiểm tra hốc sâu trong khuôn

Trong chế tạo khuôn thường xuất hiện các hốc có chiều sâu lớn như:

• hốc insert;
• lòng khuôn;
• vị trí lắp lõi;
• hốc chốt;
• bậc bên trong thân khuôn.

Với hành trình 150mm, thiết bị có thể tiếp cận những vùng sâu mà thước cặp thông thường khó đo thuận tiện.

Kiểm tra nhiều tầng chiều sâu trên cùng một chi tiết

Một chi tiết có thể có cấu tạo:

mặt chuẩn → bậc 1 → bậc 2 → đáy cuối

Chức năng ZERO cho phép đặt lại điểm tham chiếu tại từng vị trí để đo chênh cao giữa các tầng.

Ứng dụng tốt cho:

• lỗ bậc;
• housing;
• ổ lắp vòng bi;
• hốc nhiều tầng;
• chi tiết định vị.

Hỗ trợ QC kiểm tra sản phẩm theo lô

Trong kiểm tra sản xuất hàng loạt, màn hình LCD giúp đọc giá trị nhanh hơn so với phương pháp đọc vạch cơ khí.

Một quy trình QC có thể thực hiện:

làm sạch → đặt chuẩn → ZERO → đo → ghi kết quả → chuyển chi tiết tiếp theo.

Điều này phù hợp với các xưởng cần kiểm tra nhanh nhiều sản phẩm có cùng kích thước chiều sâu.

Kiểm tra chiều sâu trong công đoạn lắp ráp

Không chỉ dùng trong gia công, sản phẩm còn hữu ích khi cần xác định độ sâu lắp của:

• bạc;
• vòng bi;
• insert;
• chốt;
• ống lót;
• linh kiện cơ khí.

Người dùng có thể đo từ mặt tham chiếu đến vị trí đã lắp để kiểm tra linh kiện đã vào đúng chiều sâu yêu cầu hay chưa.

Dải 150mm phù hợp cho chi tiết thân lớn

So với các model trước, bản 150mm có lợi thế rõ rệt khi làm việc với chi tiết kích thước lớn.

Nếu nhu cầu thực tế chỉ khoảng 20–30mm thì không nhất thiết phải chọn bản 150mm. Dải đo càng dài càng nên chọn theo đúng chiều sâu chi tiết để thao tác thuận tiện.

ZERO hỗ trợ đo so sánh thay vì chỉ đo tuyệt đối

Ngoài việc đo chiều sâu trực tiếp, ZERO cho phép biến một vị trí thành chuẩn tạm thời.

Ví dụ:

Mặt A → ZERO → đo xuống mặt B

giá trị hiển thị chính là độ chênh giữa hai mặt.

Cách này hữu ích trong kiểm tra:

• bậc;
• mặt chìm;
• độ sâu lắp ráp;
• khoảng chênh giữa hai tầng.

Chuyển mm/inch thuận tiện cho bản vẽ nhiều hệ đơn vị

Thiết bị có nút in/mm, cho phép chuyển đổi nhanh giữa hai hệ đo.

Điều này hữu ích khi xưởng gia công:

• bản vẽ hệ mét;
• chi tiết xuất khẩu;
• linh kiện theo tiêu chuẩn inch;
• máy móc nhập khẩu.

Không phải quy đổi thủ công giúp giảm nguy cơ ghi nhầm số liệu.

Đo sâu lớn nhưng vẫn cần kiểm soát mặt chuẩn

Một sai lầm phổ biến là chỉ quan tâm đầu đo đã chạm đáy hay chưa mà bỏ qua phần thân thước đang đặt trên mặt nào.

Ba yếu tố phải đồng thời ổn định:

mặt chuẩn → vị trí đầu đo → đáy cần kiểm tra.

Nếu mặt chuẩn có phoi hoặc ba via, kết quả có thể sai dù bản thân thước hoạt động bình thường.

Mua Thước Đo Độ Sâu Điện Tử 0–150mm ở đâu?

Khách hàng cần mua Thước Đo Độ Sâu Điện Tử 0–150mm ±0.01mm có thể liên hệ Cơ Khí Thanh Duy để lựa chọn đúng phiên bản theo chiều sâu cần đo.

Cơ Khí Thanh Duy có thể tư vấn các dải 0–30mm, 0–50mm, 0–100mm và 0–150mm, giúp lựa chọn đúng hành trình thay vì mua model dài hơn nhu cầu thực tế.
