Ê Tô Chính Xác GT175C 7 Inch – Má 175mm, Mở 400mm, Chuyên Gá Plate & Block Khổ Lớn

Giới thiệu sản phẩm

Ê Tô Chính Xác GT175C 7 Inch là phiên bản hành trình mở rộng trong dòng GT175, được thiết kế cho các công việc cần gá block, plate, tấm đế, chi tiết khuôn và phôi cơ khí có kích thước lớn hơn nhóm 200–300mm. Sản phẩm sử dụng má kẹp rộng 175mm, cao 60mm và có phạm vi mở tối đa lên tới 400mm.

So với GT175B mở 300mm, GT175C bổ sung thêm 100mm hành trình, giúp xưởng có thêm không gian khi gia công những chi tiết dài hoặc rộng hơn mà vẫn muốn duy trì hệ gá bằng ê tô chính xác. Tổng chiều dài thân khoảng 655mm, trọng lượng 51.5kg, phù hợp hơn với máy phay và trung tâm gia công có bàn máy đủ lớn.

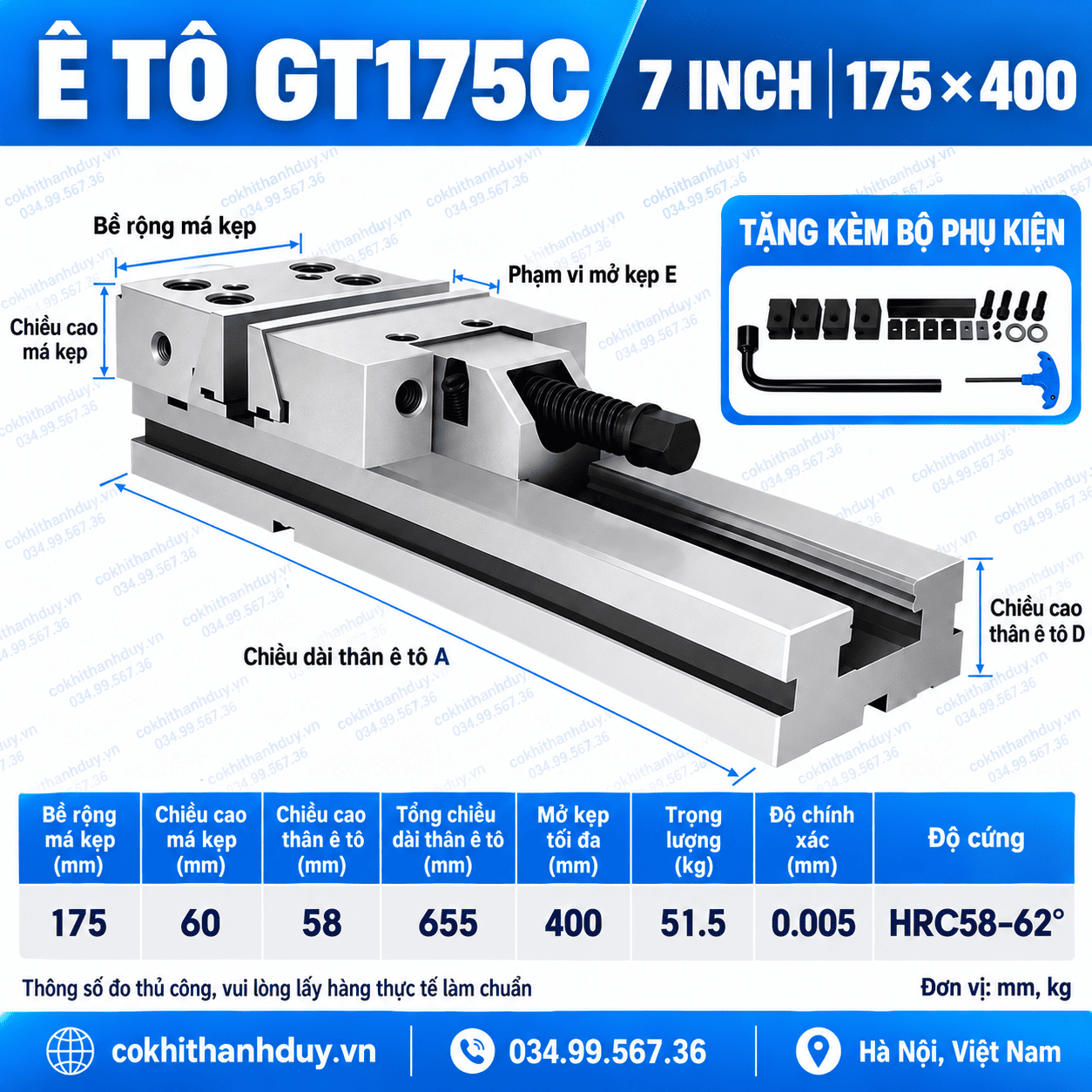

Theo thông số trên hình, GT175C có độ chính xác công bố 0.005mm và độ cứng HRC58–62. Đây là model phù hợp với các setup cần kết hợp giữa vùng gá rộng, thân tương đối thấp, khả năng giữ phôi ổn định và kiểm soát chuẩn gá tốt.

Hành trình 400mm – mở rộng rõ rệt vùng làm việc của ê tô 7 inch

Điểm nổi bật nhất của GT175C là phạm vi mở tối đa 400mm.

Khoảng mở này giúp sản phẩm tiếp nhận nhiều nhóm phôi hơn, chẳng hạn:

100mm → 150mm → 200mm → 250mm → 300mm → 350mm → gần 400mm

tùy hình dạng và phương án gá thực tế.

GT175C vì vậy phù hợp với những xưởng thường xuyên gặp phôi lớn hơn ê tô 7 inch thông thường nhưng chưa muốn chuyển hoàn toàn sang hệ càng kẹp hoặc fixture riêng.

Không chỉ dành cho phôi lớn – GT175C còn giúp giảm số lần đổi ê tô

Một xưởng gia công theo đơn có thể gặp nhiều kích thước phôi trong cùng tuần.

Ví dụ:

• block 140mm;
• plate 220mm;
• tấm đế 310mm;
• chi tiết 380mm.

Nếu hình học phù hợp, GT175C có thể tiếp nhận toàn bộ nhóm này.

Thay vì tháo ê tô cũ và lắp một model khác, người vận hành chủ yếu thay đổi:

vị trí má động → căn → cữ → chương trình gia công.

Đây là lợi thế quan trọng khi mục tiêu là giảm thời gian chuyển đổi setup.

Má kẹp 175mm giúp tăng khả năng đỡ các chi tiết bản rộng

GT175C sử dụng má rộng 175mm.

So với má 150mm, vùng tiếp xúc lớn hơn giúp sản phẩm phù hợp hơn với:

• block khuôn;
• plate thép;
• plate nhôm;
• tấm đế máy;
• jig plate;
• chi tiết dạng hộp.

Má rộng giúp phôi được đỡ trên vùng lớn hơn, đặc biệt hữu ích khi gia công các bề mặt rộng bằng dao phay mặt.

Khoảng mở 400mm phù hợp với plate mà dòng GT175B bắt đầu bị giới hạn

GT175B mở 300mm đã phù hợp với nhiều phôi cỡ trung.

Tuy nhiên, khi kích thước phôi tăng lên khoảng:

320mm – 340mm – 360mm – 380mm

thì GT175C bắt đầu thể hiện lợi thế rõ hơn.

Thay vì phải chuyển sang càng kẹp chỉ vì vượt hành trình 300mm, GT175C tạo thêm khoảng làm việc để tiếp tục sử dụng kiểu gá bằng hai má ê tô.

Thân dài 655mm tạo nền dẫn hướng cho hành trình lớn

GT175C có tổng chiều dài thân khoảng 655mm.

Chiều dài tăng thêm không chỉ để “kéo dài sản phẩm”, mà nhằm tạo không gian dẫn hướng cho má động di chuyển tới phạm vi 400mm.

Với các setup thường xuyên đổi kích thước phôi, phần dẫn hướng dài giúp người dùng có một nền gá linh hoạt hơn.

Trọng lượng 51.5kg phù hợp làm ê tô cố định trên bàn máy

GT175C nặng khoảng 51.5kg.

Khối lượng này cho thấy sản phẩm phù hợp hơn với kiểu sử dụng:

lắp cố định → rà chuẩn → khai thác nhiều job liên tiếp

thay vì thường xuyên bê thủ công giữa các máy.

Nếu cần di chuyển, nên sử dụng phương án nâng hỗ trợ phù hợp để đảm bảo an toàn và tránh va chạm các bề mặt chính xác.

Chiều cao thân 58mm giúp hạn chế tăng chiều cao toàn bộ setup

Dù thân dài tới 655mm, chiều cao thân GT175C chỉ khoảng 58mm.

Đây là một ưu điểm đáng chú ý vì hệ gá không bị đội lên quá cao.

Thân thấp giúp:

• giữ phôi gần bàn máy;
• tiết kiệm hành trình Z;
• tăng khoảng trống cho spindle;
• giảm chiều dài dao cần sử dụng;
• thuận tiện gia công mặt trên.

Trong cơ khí chính xác, giảm chiều cao tổng của hệ gá thường có lợi cho độ ổn định.

Má cao 60mm hỗ trợ chống lật khi gia công block lớn

Chiều cao má 60mm tạo vùng tựa theo phương đứng lớn hơn các dòng ê tô nhỏ.

Khi phôi được đặt đủ sâu trong má, phần nhô phía trên giảm xuống.

Điều này hỗ trợ hạn chế mô-men lật trong các nguyên công:

• phay cạnh;
• phay vai;
• phay pocket;
• khoan;
• taro;
• phay biên dạng.

Đặc biệt với block lớn, chiều cao má là thông số cần quan tâm chứ không chỉ riêng bề rộng.

Phù hợp với plate khuôn và tấm đế có nhiều lỗ, rãnh

Plate khuôn thường phải thực hiện nhiều công đoạn trên cùng một mặt.

GT175C có thể hữu ích trong các công việc:

• phay mặt;
• khoan lỗ bu lông;
• khoan chốt;
• taro;
• counterbore;
• phay rãnh;
• tạo pocket.

Khả năng giữ phôi trong một lần gá giúp đơn giản hóa việc duy trì cùng một hệ tọa độ.

So sánh GT175A – GT175B – GT175C

Mua Ê Tô Chính Xác GT175C ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn ê tô theo kích thước phôi, bàn máy và nhu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
