Ê Tô Chính Xác GT195 12 Inch – Má Rộng 300mm, Mở 700mm, Chuyên Gá Block & Plate Khổ Lớn

Giới thiệu sản phẩm

Ê Tô Chính Xác GT195 12 Inch là dòng ê tô kích thước lớn dành cho các công việc gia công cần vùng kẹp rộng, hành trình mở dài và khả năng kiểm soát chuẩn gá cao. Sản phẩm sở hữu má kẹp rộng tới 300mm, chiều cao má 80mm và phạm vi mở tối đa 700mm, phù hợp với block lớn, plate khuôn, tấm đế máy, đồ gá và nhiều chi tiết cơ khí kích thước lớn.

Khác với các model 6–7 inch thiên về phôi nhỏ và trung bình, GT195 hướng tới nhóm công việc mà kích thước phôi trở thành yếu tố quyết định phương án gá. Tổng chiều dài thân lên tới 1035mm, giúp tạo vùng di chuyển lớn cho má động nhưng vẫn giữ chiều cao thân khoảng 78mm, thuận lợi hơn khi bố trí trên các trung tâm gia công có bàn máy lớn.

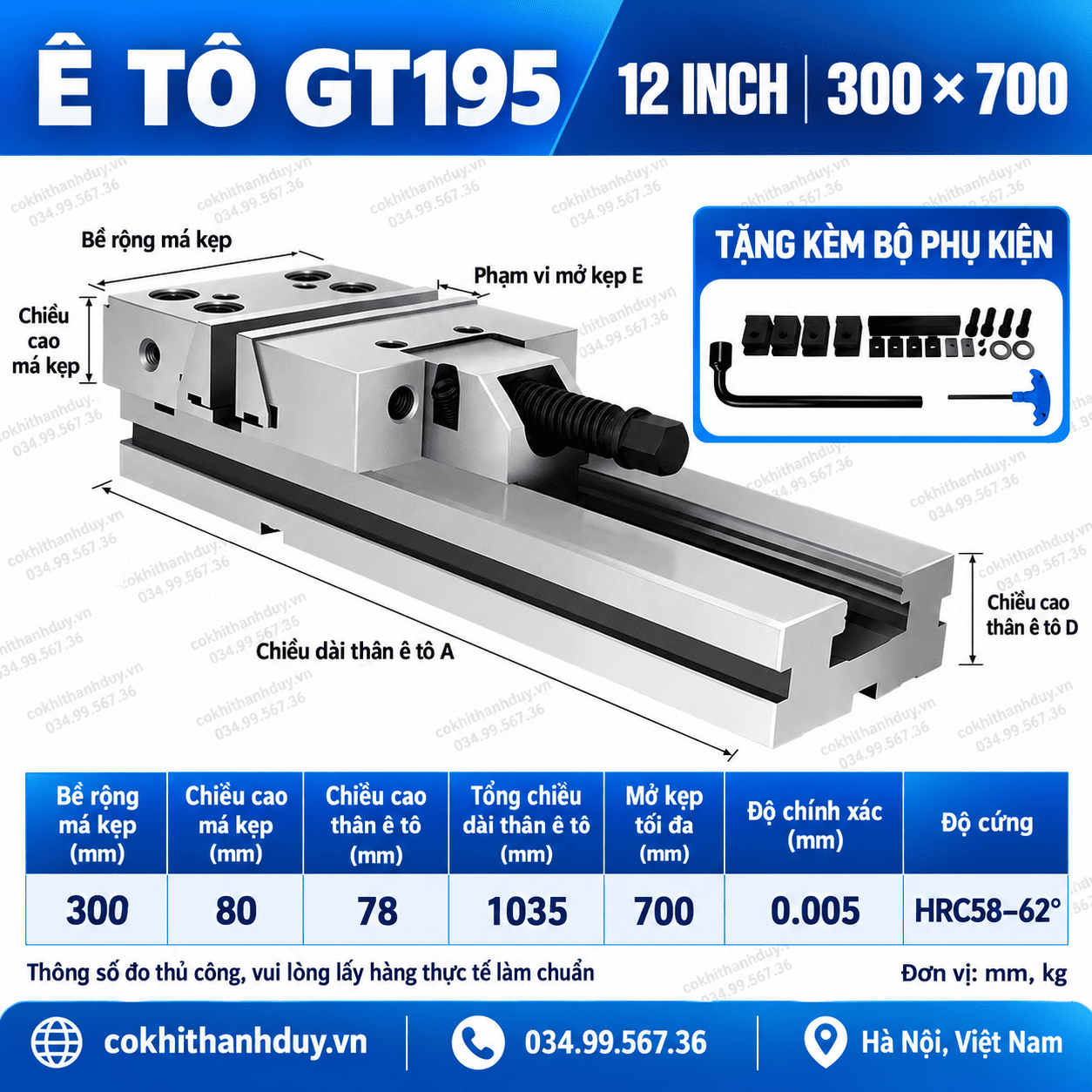

Theo thông số trên hình, GT195 có độ chính xác công bố 0.005mm và độ cứng HRC58–62. Sự kết hợp giữa má kẹp 300mm và hành trình 700mm giúp sản phẩm không chỉ phù hợp để “kẹp phôi lớn”, mà còn có thể đóng vai trò như một nền gá đa kích thước cho xưởng CNC, khuôn mẫu và chế tạo máy.

Hành trình mở 700mm – xử lý nhóm phôi vượt xa ê tô thông thường

Điểm nổi bật nhất của GT195 là phạm vi mở tối đa tới 700mm.

Đây là mức hành trình phù hợp với nhiều chi tiết mà các dòng ê tô 6–7 inch khó tiếp nhận. Tùy hình dạng và phương án gá, GT195 có thể được khai thác với các nhóm kích thước:

200mm → 300mm → 400mm → 500mm → 600mm → gần 700mm.

Nhờ đó, sản phẩm phù hợp với:

• plate khuôn lớn;
• tấm đế máy;
• block thép hoặc nhôm kích thước lớn;
• thân chi tiết máy;
• jig plate;
• đồ gá cơ khí;
• chi tiết sửa chữa phi tiêu chuẩn.

Má kẹp 300mm – lợi thế lớn khi phôi có bề ngang rộng

GT195 sử dụng má rộng tới 300mm, lớn hơn đáng kể so với các model GT150 và GT175.

Vùng tiếp xúc rộng giúp sản phẩm phù hợp hơn với những phôi có mặt kẹp lớn. Khi gá block rộng, phôi được tựa trên diện tích lớn hơn, thuận lợi cho các nguyên công như:

• phay mặt;
• phay vai;
• tạo pocket lớn;
• khoan nhiều lỗ;
• taro;
• phay biên dạng;
• gia công đế khuôn.

Đây là model dành cho những công việc mà bề rộng má kẹp quan trọng không kém hành trình mở.

GT195 phù hợp với phôi lớn nhưng vẫn cần độ chính xác cao

Ê tô kích thước lớn thường được nghĩ đến chủ yếu vì khả năng giữ phôi.

GT195 khác ở chỗ sản phẩm còn có độ chính xác công bố 0.005mm.

Điều này hướng model tới các setup cần kiểm soát:

• độ song song;
• cạnh chuẩn;
• cao độ phôi;
• độ vuông tương quan;
• khả năng lặp lại khi thay phôi.

Đối với plate hoặc block lớn, một sai lệch nhỏ ở vùng gá có thể trở nên rõ hơn trên chiều dài lớn, vì vậy việc duy trì mặt chuẩn càng quan trọng.

Phù hợp làm nền gá chính cho máy CNC bàn lớn

Với tổng chiều dài khoảng 1035mm, GT195 phù hợp hơn với các trung tâm gia công có bàn máy rộng và hành trình lớn.

Thay vì liên tục tháo lắp nhiều ê tô khác nhau, xưởng có thể bố trí GT195 như một trạm gá chính để phục vụ nhiều nhóm phôi.

Một setup có thể được giữ cố định, sau đó chỉ thay:

má động → căn → cữ → offset → chương trình.

Điều này đặc biệt phù hợp với các máy thường xuyên xử lý chi tiết cỡ lớn.

Má cao 80mm hỗ trợ giữ block lớn ở vị trí thấp hơn

Chiều cao má kẹp 80mm tạo vùng tựa đáng kể theo phương đứng.

Với block dày, người vận hành có thể đưa phôi xuống sâu hơn trong má, qua đó giảm phần phôi nhô phía trên.

Điều này có lợi khi:

• phay cạnh sâu;
• gia công vai;
• phay thành;
• khoan ngang;
• tạo pocket lớn.

Nguyên tắc vẫn nên là kẹp phôi thấp nhất có thể nhưng đủ khoảng thoát cho dao.

Thân cao 78mm giúp GT195 không bị đội Z quá mức

Dù tổng chiều dài vượt 1 mét, thân GT195 cao khoảng 78mm.

So với quy mô của ê tô 12 inch, đây là một chiều cao khá hợp lý.

Thân thấp giúp:

• tiết kiệm hành trình Z;
• giữ phôi gần bàn máy hơn;
• tăng khoảng trống cho đầu spindle;
• dễ sử dụng dao ngắn;
• giảm chiều cao tổng của fixture.

Đặc biệt với block lớn vốn đã có chiều cao đáng kể, việc giữ thân ê tô thấp rất có giá trị.

Giảm phụ thuộc vào càng kẹp với một số plate lớn

Khi phôi lớn, càng kẹp là phương án rất phổ biến.

Tuy nhiên, setup bằng càng thường phải thực hiện nhiều bước:

bố trí bulông → chọn điểm kê → cân lực → rà → kiểm tra tránh dao.

Nếu plate nằm trong vùng mở và hình học phù hợp với má GT195, ê tô có thể giúp quá trình gá đơn giản hơn.

Đây không phải là sự thay thế hoàn toàn cho càng kẹp, nhưng là một lựa chọn hữu ích trong nhiều job.

Giảm phụ thuộc vào càng kẹp với một số plate lớn

Khi phôi lớn, càng kẹp là phương án rất phổ biến.

Tuy nhiên, setup bằng càng thường phải thực hiện nhiều bước:

bố trí bulông → chọn điểm kê → cân lực → rà → kiểm tra tránh dao.

Nếu plate nằm trong vùng mở và hình học phù hợp với má GT195, ê tô có thể giúp quá trình gá đơn giản hơn.

Đây không phải là sự thay thế hoàn toàn cho càng kẹp, nhưng là một lựa chọn hữu ích trong nhiều job.

Độ cứng HRC58–62 hỗ trợ chống mài mòn trong môi trường sản xuất

Theo thông số trên hình, GT195 có độ cứng HRC58–62.

Đây là đặc tính đáng chú ý đối với những vùng thường xuyên chịu:

• lực kẹp;
• ma sát;
• phoi;
• tháo lắp liên tục;
• vệ sinh hằng ngày.

Đối với một ê tô được sử dụng lâu dài như fixture nền, khả năng chống mài mòn của bề mặt làm việc có ý nghĩa lớn.

Mua Ê Tô Chính Xác GT195 ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn ê tô theo kích thước phôi, bàn máy và nhu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
