Ê Tô Chính Xác GT196 12 Inch – Má 300mm, Mở 800mm, Chuyên Gá Phôi Siêu Dài & Plate Khổ Lớn

Giới thiệu sản phẩm

Ê Tô Chính Xác GT196 12 Inch là dòng ê tô cơ khí cỡ lớn được thiết kế cho những setup cần khoảng mở rất rộng, má kẹp lớn và khả năng duy trì chuẩn gá chính xác. Sản phẩm có má kẹp rộng 300mm, chiều cao má 80mm và phạm vi mở tối đa lên tới 800mm, phù hợp với plate khổ lớn, block dài, tấm đế máy, chi tiết khuôn và nhiều sản phẩm cơ khí có kích thước vượt xa ê tô thông thường.

Khác với GT195 có hành trình 700mm, GT196 mở rộng thêm 100mm vùng kẹp, đưa tổng chiều dài thân lên khoảng 1135mm. Đây là lựa chọn phù hợp hơn cho các trung tâm gia công bàn lớn hoặc những xưởng thường xuyên xử lý chi tiết dài từ 500–800mm và muốn duy trì phương án gá bằng ê tô thay vì chuyển hoàn toàn sang càng kẹp hoặc fixture riêng.

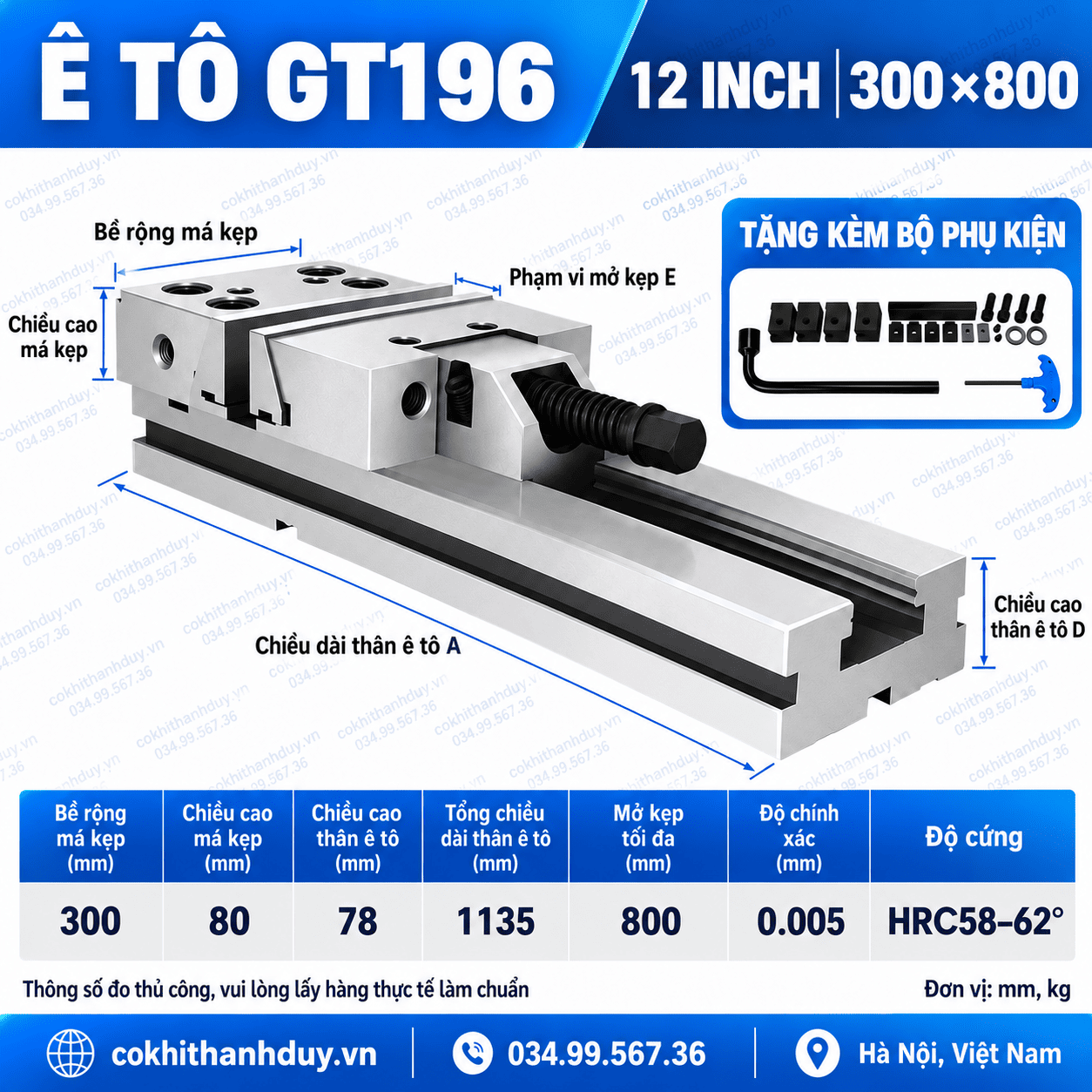

Theo thông số trên hình, GT196 có độ chính xác công bố 0.005mm, độ cứng HRC58–62, chiều cao thân khoảng 78mm. Điểm đáng chú ý của model này là khả năng kết hợp giữa hành trình rất dài và độ chính xác cao, giúp GT196 có thể được sử dụng không chỉ như một ê tô kẹp phôi mà còn như một nền gá đa năng cho các công việc CNC cỡ lớn.

Mở tới 800mm – GT196 dành cho những phôi mà ê tô thông thường gần như không còn đủ hành trình

Điểm khác biệt lớn nhất của GT196 chính là phạm vi mở tối đa 800mm.

Khoảng mở này đưa sản phẩm vào nhóm ê tô chuyên cho những chi tiết kích thước lớn, chẳng hạn:

300mm → 400mm → 500mm → 600mm → 700mm → gần 800mm

tùy hình dạng và điều kiện gá thực tế.

GT196 phù hợp với các công việc như:

• plate máy kích thước lớn;
• đế khuôn dài;
• block thép, nhôm cỡ lớn;
• tấm gá;
• jig plate;
• thân chi tiết máy;
• linh kiện sửa chữa phi tiêu chuẩn.

Đây là model dành cho những xưởng mà kích thước phôi thường xuyên vượt giới hạn của dòng 6–8 inch.

GT196 có thể trở thành “nền gá chính” cho cả một nhóm chi tiết lớn

Một điểm đáng khai thác của GT196 là không cần giới hạn sản phẩm cho duy nhất một kích thước phôi.

Ví dụ cùng một xưởng có:

phôi 280mm
phôi 420mm
phôi 560mm
phôi 720mm

Nếu điều kiện hình học phù hợp, tất cả có thể được xây dựng trên cùng một ê tô.

Người vận hành chỉ cần điều chỉnh:

vị trí má động → cữ → căn → work offset → chương trình.

Nhờ đó GT196 có thể trở thành một platform gá nhiều kích thước thay vì chỉ là một ê tô dành cho phôi 800mm.

Má kẹp 300mm tạo vùng tiếp xúc lớn cho block bản rộng

GT196 có má rộng 300mm, đây là một thông số đặc biệt đáng chú ý.

Không phải mọi phôi cần GT196 đều dài 700–800mm. Có những block chỉ dài 300–400mm nhưng lại có bề ngang rất lớn.

Trong trường hợp đó, má 300mm mang lại lợi thế rõ rệt nhờ:

• vùng tiếp xúc rộng;
• phôi ít nhô sang hai bên;
• bố trí block cân đối hơn;
• thuận lợi cho phay mặt diện tích lớn;
• dễ tạo điểm tựa ổn định.

GT196 vì vậy phù hợp với cả phôi dài lẫn phôi bản rộng.

Hành trình dài tạo lợi thế khi gia công tấm đế máy

Tấm đế thường có kích thước lớn nhưng chiều dày không quá cao.

Các chi tiết này có thể cần nhiều nguyên công:

• phay mặt;
• lấy chiều dày;
• khoan lỗ bắt bulông;
• taro;
• doa;
• phay rãnh;
• tạo bậc;
• gia công vị trí lắp ray.

Khoảng mở 800mm giúp GT196 tiếp nhận nhiều tấm đế mà các model nhỏ phải chuyển sang hệ càng kẹp.

Nếu điều kiện gá cho phép, việc dùng ê tô có thể giúp setup gọn và dễ lặp lại hơn.

Phù hợp với chi tiết cần giữ nguyên chuẩn qua nhiều nguyên công

Một plate lớn có thể cần thực hiện hàng chục feature trên cùng một mặt.

Nếu phôi vẫn được giữ nguyên trong GT196 từ đầu đến cuối, có thể giảm số lần:

tháo phôi → định vị lại → rà lại → thiết lập lại chuẩn.

Điều này có lợi với các sản phẩm cần:

• pocket;
• rãnh dài;
• lỗ chốt;
• taro;
• counterbore;
• mặt lắp ray;
• mặt lắp cụm cơ khí.

Giảm số lần gá lại giúp hạn chế thêm một nguồn phát sinh sai lệch.

Độ chính xác 0.005mm phù hợp với các setup không chỉ cần “kẹp chắc”

Theo thông số công bố trên ảnh, GT196 có độ chính xác 0.005mm.

Với model này, giá trị không chỉ nằm ở việc giữ được phôi 700–800mm.

Sản phẩm còn hướng tới các công việc cần kiểm soát:

• độ song song;
• độ vuông;
• chiều cao phôi

Phù hợp cho sản xuất family part có dải kích thước rất rộng

Một doanh nghiệp có thể có cùng thiết kế nhưng nhiều chiều dài:

400mm – 500mm – 600mm – 700mm – 780mm.

GT196 giúp các model này sử dụng chung một nền gá.

Thay vì đầu tư fixture riêng cho từng phiên bản, xưởng có thể thay đổi:

vị trí má động + cữ + chương trình.

Đây là lợi thế đáng kể khi sản phẩm nhiều biến thể nhưng sản lượng từng size không quá lớn.

• vị trí lặp;
• mặt chuẩn.

Điều này đặc biệt quan trọng với chi tiết lớn vì sai lệch tại điểm gá có thể biểu hiện rõ hơn khi khoảng cách gia công tăng.

Plate mỏng cần lực siết vừa đủ để tránh cong

Plate lớn nhưng mỏng rất nhạy với lực kẹp.

Nếu siết quá mạnh, phôi có thể cong nhẹ trong khi gá. Máy gia công trên trạng thái cong đó, và sau khi tháo ra chi tiết hồi lại làm sai mặt phẳng.

Vì vậy nên ưu tiên:

bề mặt chuẩn sạch → nhiều điểm kê → lực kẹp vừa đủ → kiểm tra độ phẳng.

Đây là yếu tố đặc biệt quan trọng với plate dài 500–800mm.

Độ cứng HRC58–62 hỗ trợ tuổi thọ các vùng làm việc

Theo thông số trên ảnh, GT196 có độ cứng HRC58–62.

Thông số này phù hợp với một sản phẩm thường xuyên chịu:

• ma sát;
• lực kẹp;
• phoi;
• tháo lắp;
• vệ sinh;
• sử dụng lặp lại.

Với một ê tô dự kiến lắp cố định và khai thác dài hạn, khả năng chống mài mòn là yếu tố cần quan tâm.

So sánh GT195 và GT196
