Ê Tô Chính Xác GT300C 12 Inch – Má 300mm, Mở 400mm, Chuyên Gá Block & Plate Cỡ Lớn

Giới thiệu sản phẩm

Ê Tô Chính Xác GT300C 12 Inch là mẫu ê tô cơ khí cỡ lớn dành cho máy phay, CNC và trung tâm gia công, nổi bật với má kẹp rộng 300mm cùng phạm vi mở tối đa 400mm. Cấu hình này phù hợp với các block thép, block nhôm, plate khuôn, tấm đế, jig plate và chi tiết cơ khí có kích thước lớn, đặc biệt là nhóm phôi vừa rộng vừa có chiều kẹp dài hơn 300mm.

So với GT300B, model GT300C tăng hành trình từ 300 lên 400mm nhưng vẫn duy trì má rộng 300mm. Nhờ đó, sản phẩm không chỉ phù hợp với block gần vuông mà còn xử lý tốt hơn những plate hoặc thân chi tiết kéo dài theo một phương, giúp xưởng mở rộng kích thước phôi mà chưa cần chuyển sang dòng ê tô lớn hơn.

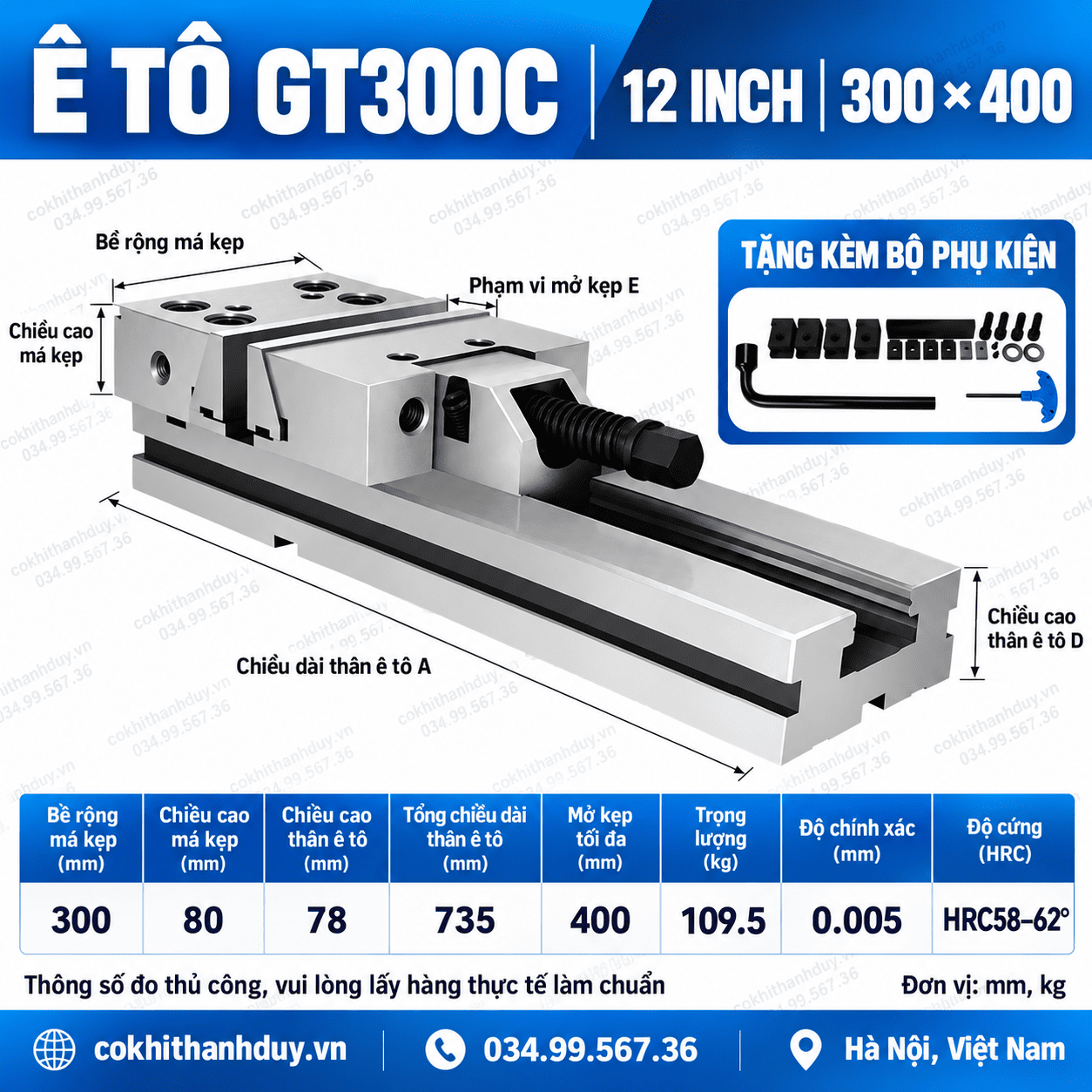

Theo thông số thể hiện trên hình, GT300C có độ chính xác công bố 0.005mm, độ cứng HRC58–62, chiều cao má 80mm, chiều cao thân 78mm, tổng chiều dài khoảng 735mm và trọng lượng khoảng 109.5kg. Đây là cấu hình đáng chú ý cho những setup cần vùng kẹp rộng, hành trình dài và khả năng giữ block lớn ổn định trong nhiều nguyên công CNC.

Má kẹp rộng 300mm – giữ phôi bản lớn cân đối hơn

Điểm mạnh đầu tiên của GT300C là má kẹp rộng tới 300mm.

Kích thước này đặc biệt phù hợp với các chi tiết có bề ngang lớn như:

• block thép;
• block nhôm;
• plate khuôn;
• tấm đế máy;
• jig plate;
• thân chi tiết dạng hộp;
• phôi gần vuông hoặc chữ nhật bản rộng.

Khi má kẹp có chiều rộng gần với bề rộng phôi, phần nhô ra hai bên được giảm xuống, giúp bố trí phôi cân đối hơn khi phay mặt hoặc gia công nhiều vị trí trên cùng một mặt.

Mở tới 400mm – bước nâng cấp rõ rệt so với GT300B

GT300B có phạm vi mở tối đa 300mm, trong khi GT300C mở tới 400mm.

Khoảng tăng thêm 100mm này cho phép tiếp nhận thêm nhiều nhóm phôi như:

310mm → 330mm → 350mm → 380mm → gần 400mm

tùy hình dạng và phương án gá thực tế.

Đây là lợi thế rõ rệt với những xưởng thường xuyên gặp plate hoặc block vượt giới hạn 300mm nhưng vẫn cần má rộng 300mm.

Phù hợp với phôi vừa rộng vừa dài

Nếu GT300A thiên về block rộng nhưng ngắn, GT300C có khả năng xử lý tốt hơn các chi tiết rộng theo chiều má và đồng thời dài hơn theo chiều mở.

Ví dụ:

• plate 280 × 350mm;
• block 300 × 320mm;
• tấm đế 300 × 380mm.

Với dạng phôi này, GT300C tạo vùng gá cân đối hơn so với việc sử dụng một ê tô má hẹp nhưng hành trình dài.

Hỗ trợ gia công plate khuôn cỡ lớn

Trong xưởng khuôn, plate thường phải trải qua nhiều nguyên công liên tục.

GT300C có thể phù hợp cho:

• phay mặt chuẩn;
• lấy chiều dày;
• tạo cạnh vuông;
• phay pocket;
• khoan lỗ;
• taro;
• doa;
• gia công rãnh;
• hoàn thiện biên dạng.

Má rộng 300mm giúp đặc biệt phù hợp với plate bản lớn, trong khi hành trình 400mm tăng khả năng tiếp nhận phôi dài hơn.

Má cao 80mm giúp tăng diện tích tựa theo phương đứng

GT300C có chiều cao má kẹp 80mm.

Má cao tạo vùng đỡ tốt hơn cho những block có chiều cao trung bình hoặc lớn. Khi phôi được đặt sâu hơn trong má, phần nhô lên phía trên giảm xuống.

Điều này hỗ trợ khi:

• phay cạnh;
• phay vai;
• phay thành;
• khoan cạnh;
• tạo pocket sâu.

Với block lớn, giảm phần phôi nhô cao khỏi má là một yếu tố quan trọng để kiểm soát rung.

Hữu ích với tấm đế máy có nhiều vị trí gia công

GT300C cũng phù hợp với các tấm đế có nhiều feature phân bố trên bề mặt.

Ví dụ:

• lỗ bắt bulông;
• lỗ định vị;
• lỗ chốt;
• pocket;
• rãnh dẫn hướng;
• rãnh bắt ray;
• bậc lắp cụm cơ khí.

Nếu phôi được giữ trong cùng một setup, nhiều vị trí có thể dùng chung hệ tọa độ, giúp quy trình gia công rõ ràng hơn.

Có thể giữ phôi lâu hơn trong cùng một setup

Một lợi ích quan trọng của ê tô mở 400mm là giảm nhu cầu đổi đồ gá khi chi tiết chuyển qua nhiều nguyên công.

Ví dụ:

phay mặt → khoan → taro → phay pocket → vát mép

có thể được tổ chức trên cùng một lần gá nếu điều kiện tiếp cận dao cho phép.

Việc giảm số lần tháo phôi giúp giảm thêm một nguồn sai lệch do gá lại.

Kết hợp cữ chặn giúp tăng tính lặp giữa các phôi

Một setup phổ biến có thể tổ chức:

X = cữ chặn
Y = má cố định
Z = căn song song

Sau khi chuẩn được xác lập, thao tác thay phôi sẽ gọn hơn:

vệ sinh → đặt phôi → tì cữ → kẹp → gia công.

Cách này phù hợp khi GT300C được dùng cho chạy hàng theo lô.

Có thể dùng GT300C để giữ plate fixture trung gian

Một phương án khác là dùng GT300C giữ một plate gá trung gian.

Trên plate có thể bố trí:

• chốt định vị;
• cữ;
• block;
• lỗ ren;
• clamp phụ.

GT300C lúc này đóng vai trò nền giữ fixture, còn plate trung gian đảm nhiệm việc định vị chi tiết.

Cách này phù hợp với đơn hàng có sản lượng vừa, khi chưa cần chế tạo một đồ gá chuyên dụng hoàn toàn.

Độ chính xác 0.005mm phù hợp với setup cần kiểm soát hình học

Theo thông số trên hình, GT300C có độ chính xác công bố 0.005mm.

Mức này phù hợp với những công việc quan tâm tới:

• độ song song;
• độ vuông;
• mặt chuẩn;
• cao độ;
• độ lặp giữa các lần gá.

Tuy nhiên, độ chính xác thực tế của chi tiết cuối cùng còn phụ thuộc vào máy, dao, phôi và toàn bộ hệ gá.

Độ cứng HRC58–62 hỗ trợ chống mài mòn

GT300C có độ cứng công bố HRC58–62.

Đặc tính này có lợi cho các bề mặt thường xuyên chịu:

• lực kẹp;
• ma sát;
• phoi;
• tháo lắp;
• vệ sinh nhiều lần.

Đối với một ê tô được sử dụng lâu dài, khả năng hạn chế mài mòn tại các bề mặt làm việc có ý nghĩa quan trọng.

Trọng lượng 109.5kg – nên hướng tới setup cố định

GT300C có trọng lượng khoảng 109.5kg.

Đây là mẫu ê tô phù hợp với cách sử dụng:

lắp đặt → rà chuẩn → cố định lâu dài → khai thác nhiều job.

Không nên thường xuyên di chuyển thủ công. Khi cần lắp hoặc tháo nên sử dụng thiết bị nâng phù hợp và kiểm tra tải trọng bàn máy.

MUA Ê Tô Chính Xác GT300C 12 Inch Ở ĐÂU?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn model theo kích thước phôi, hành trình bàn máy và yêu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
