Ê Tô Chính Xác GT300D 12 Inch – Má 300mm, Mở 500mm, Chuyên Gá Block Dài & Plate Khổ Lớn

Giới thiệu sản phẩm

Ê Tô Chính Xác GT300D 12 Inch là mẫu ê tô cơ khí cỡ lớn dành cho máy phay, CNC và trung tâm gia công, nổi bật với má kẹp rộng 300mm và phạm vi mở tối đa tới 500mm. Cấu hình này phù hợp với các block thép, block nhôm, plate khuôn, tấm đế, jig plate và nhiều chi tiết cơ khí vừa có bề ngang lớn vừa có chiều kẹp dài.

So với GT300C mở 400mm, GT300D tăng thêm 100mm hành trình, giúp xử lý tốt hơn các phôi trong nhóm 400–500mm mà vẫn duy trì lợi thế của má kẹp rộng 300mm. Đây là lựa chọn đáng chú ý cho các xưởng thường xuyên làm khuôn, plate bản lớn, block dài hoặc các chi tiết chế tạo máy cần một nền gá chắc chắn và linh hoạt hơn.

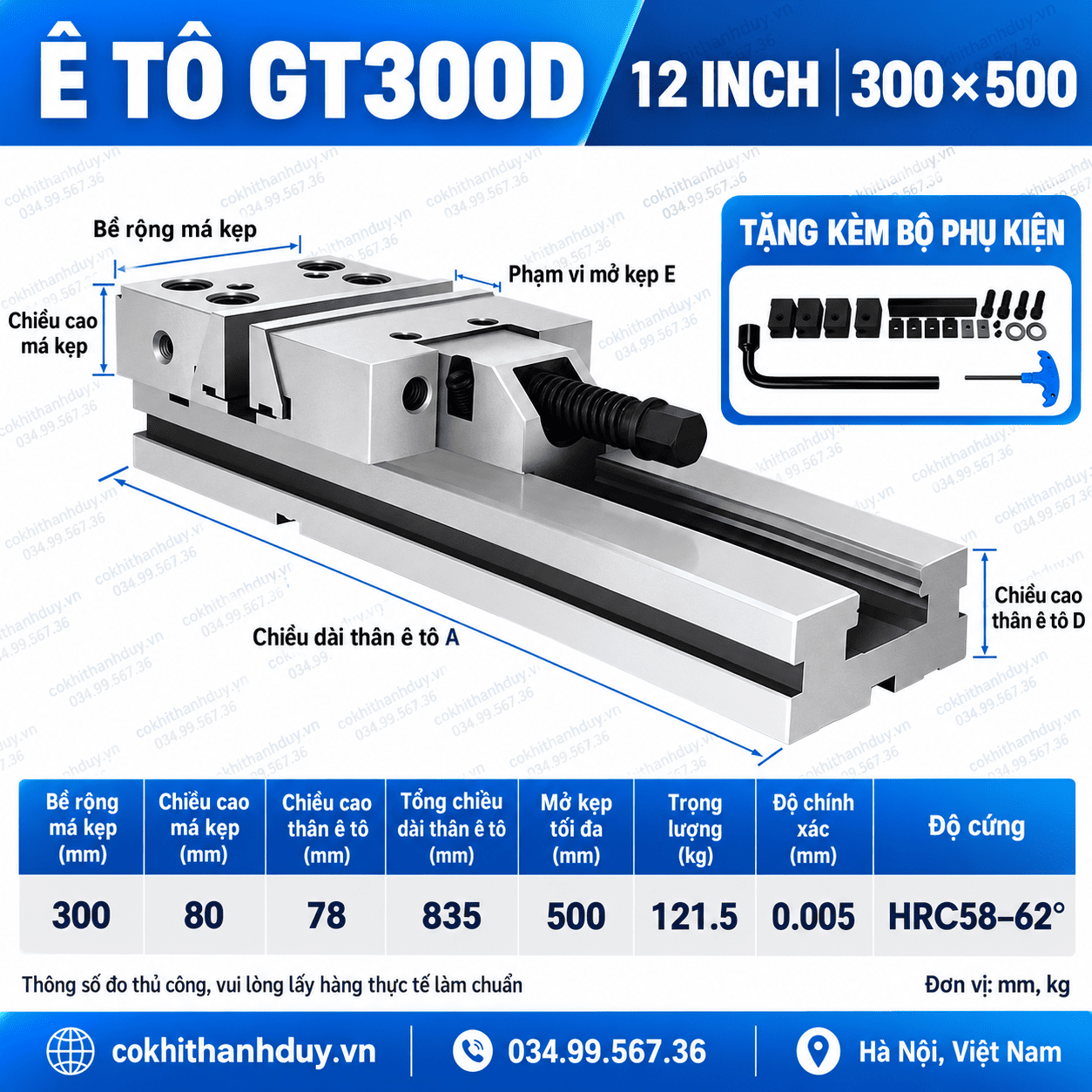

Theo thông số trên hình, GT300D có độ chính xác công bố 0.005mm, độ cứng HRC58–62, chiều cao má 80mm, chiều cao thân 78mm, tổng chiều dài khoảng 835mm và trọng lượng khoảng 121.5kg. Sản phẩm phù hợp với các máy có bàn đủ lớn và tải trọng phù hợp, đặc biệt khi cần một ê tô cỡ lớn lắp cố định để sử dụng cho nhiều loại job khác nhau.

Khoảng mở 500mm giúp xử lý phôi lớn mà vẫn giữ kiểu gá bằng ê tô

Điểm nổi bật nhất của GT300D là phạm vi mở tối đa tới 500mm.

Khoảng mở này giúp sản phẩm tiếp nhận nhiều nhóm kích thước phôi hơn như:

250mm → 320mm → 380mm → 430mm → 480mm → gần 500mm

tùy hình dạng và cách bố trí thực tế.

Với những block hoặc plate đã vượt giới hạn 400mm, GT300D giúp xưởng tiếp tục sử dụng kiểu gá hai má quen thuộc thay vì phải chuyển ngay sang càng kẹp hoặc chế tạo đồ gá riêng.

Má kẹp rộng 300mm – phù hợp với phôi bản rộng

GT300D không chỉ có hành trình dài mà còn sở hữu má kẹp rộng 300mm.

Đây là lợi thế với:

• block thép bản lớn;
• block nhôm;
• plate khuôn;
• tấm đế máy;
• jig plate;
• chi tiết dạng hộp;
• phôi gần vuông hoặc chữ nhật bản rộng.

Má rộng giúp giảm phần phôi nhô nhiều sang hai bên, từ đó bố trí chi tiết cân đối hơn trên bàn máy.

Cấu hình 300 × 500 phù hợp với phôi “vừa rộng vừa dài”

GT300D đặc biệt phù hợp với những phôi không chỉ lớn theo một chiều.

Ví dụ:

• plate 280 × 450mm;
• block 300 × 420mm;
• tấm đế 300 × 480mm.

Trong những trường hợp này, GT300D có lợi thế hơn ê tô má hẹp nhưng hành trình dài, vì vùng tiếp xúc ngang vẫn được duy trì ở mức 300mm.

Hữu ích khi gia công tấm khuôn dài

Plate khuôn cỡ lớn thường cần nhiều công đoạn liên tiếp.

GT300D có thể phù hợp cho:

• phay mặt;
• lấy chiều dày;
• tạo chuẩn cạnh;
• phay pocket;
• khoan;
• taro;
• doa;
• gia công rãnh;
• hoàn thiện biên dạng.

Khả năng giữ phôi dài hơn giúp người vận hành hạn chế phải đổi sang hệ gá khác giữa các nguyên công.

Má cao 80mm giúp tăng vùng tựa cho block lớn

GT300D có chiều cao má kẹp 80mm.

Má cao giúp phôi có thêm vùng tựa theo phương đứng. Khi đặt block đủ sâu, phần nhô phía trên má giảm xuống, hỗ trợ hạn chế xu hướng lật khi:

• phay cạnh;
• phay vai;
• phay thành;
• tạo pocket sâu;
• khoan cạnh.

Đây là ưu điểm đáng chú ý với các block lớn có chiều cao tương đối cao.

Hữu ích với gia công face milling trên diện tích lớn

Khi dao phay mặt chạy qua một block rộng, tải cắt thay đổi liên tục theo vị trí dao.

Má rộng 300mm giúp phôi được đỡ cân đối hơn khi gia công mặt lớn.

GT300D vì vậy phù hợp với:

• phay thô mặt;
• phay tinh;
• tạo chuẩn;
• xử lý plate khuôn;
• lấy chiều dày block lớn.

Có thể sử dụng GT300D để giữ plate fixture trung gian

Không nhất thiết phải kẹp trực tiếp sản phẩm.

Một plate trung gian có thể được giữ bằng GT300D, trên đó bố trí:

• chốt định vị;
• cữ;
• block;
• lỗ ren;
• clamp phụ.

Cách này phù hợp với các lô hàng cần tính lặp nhưng chưa đủ lớn để đầu tư fixture chuyên dụng hoàn toàn.

Phù hợp với các chi tiết sửa chữa máy có kích thước không cố định

Xưởng sửa chữa thường gặp nhiều phôi:

• kích thước thay đổi;
• không có bản vẽ chuẩn;
• số lượng ít;
• cần phay lại hoặc phục hồi bề mặt.

GT300D có hành trình 500mm và má 300mm nên tương đối linh hoạt trong việc tiếp nhận nhiều nhóm chi tiết khác nhau.

Độ cứng HRC58–62 hỗ trợ chống mài mòn

GT300D có độ cứng công bố HRC58–62.

Đặc tính này có lợi cho các bề mặt thường xuyên chịu:

• lực kẹp;
• ma sát;
• tháo lắp;
• phoi kim loại;
• vệ sinh nhiều lần.

Đối với ê tô lắp cố định và sử dụng lâu dài, khả năng hạn chế mài mòn tại các bề mặt làm việc là yếu tố đáng quan tâm.

Trọng lượng 121.5kg – phù hợp lắp cố định hơn di chuyển thường xuyên

GT300D có trọng lượng khoảng 121.5kg.

Đây là mẫu ê tô cỡ lớn, phù hợp với cách khai thác:

lắp → rà chuẩn → cố định lâu dài → sử dụng cho nhiều job.

Khi lắp đặt hoặc tháo ra nên có thiết bị nâng phù hợp, đồng thời kiểm tra tải trọng bàn máy trước khi sử dụng.

GT300D phù hợp với khách hàng cần má rộng 300mm nhưng hành trình đã vượt vùng 400mm. Đây là model dành cho nhu cầu phôi lớn thực tế, không chỉ đơn thuần là phiên bản dài hơn của GT300C.

Có thể lựa chọn nhanh:

Phôi dưới 300mm: GT300B gọn hơn.
Phôi 300–400mm: GT300C cân đối hơn.
Phôi 400–500mm: GT300D là lựa chọn phù hợp hơn.

Nếu xưởng thường xuyên nhận nhiều kích thước phôi khác nhau, GT300D cũng có lợi thế ở khả năng bao phủ phạm vi rộng hơn và giảm nhu cầu đổi ê tô giữa các job. Tuy nhiên, với trọng lượng 121.5kg và chiều dài 835mm, nên kiểm tra kỹ tải trọng bàn, hành trình máy và không gian lắp đặt trước khi quyết định.

Khách hàng có thể cung cấp kích thước phôi lớn nhất, kích thước bàn máy và hành trình X/Y để Cơ Khí Thanh Duy hỗ trợ lựa chọn model phù hợp, tránh tình trạng mua thiếu hành trình hoặc chọn ê tô quá lớn gây chiếm diện tích bàn.

MUA Ê Tô Chính Xác GT300D 12 Inch Ở ĐÂU?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn model theo kích thước phôi, hành trình bàn máy và yêu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
