Ê Tô Thủy Lực DFV WOOARDE 4 Inch – Mở 130mm, Lực Kẹp 4000kg

Giới thiệu sản phẩm

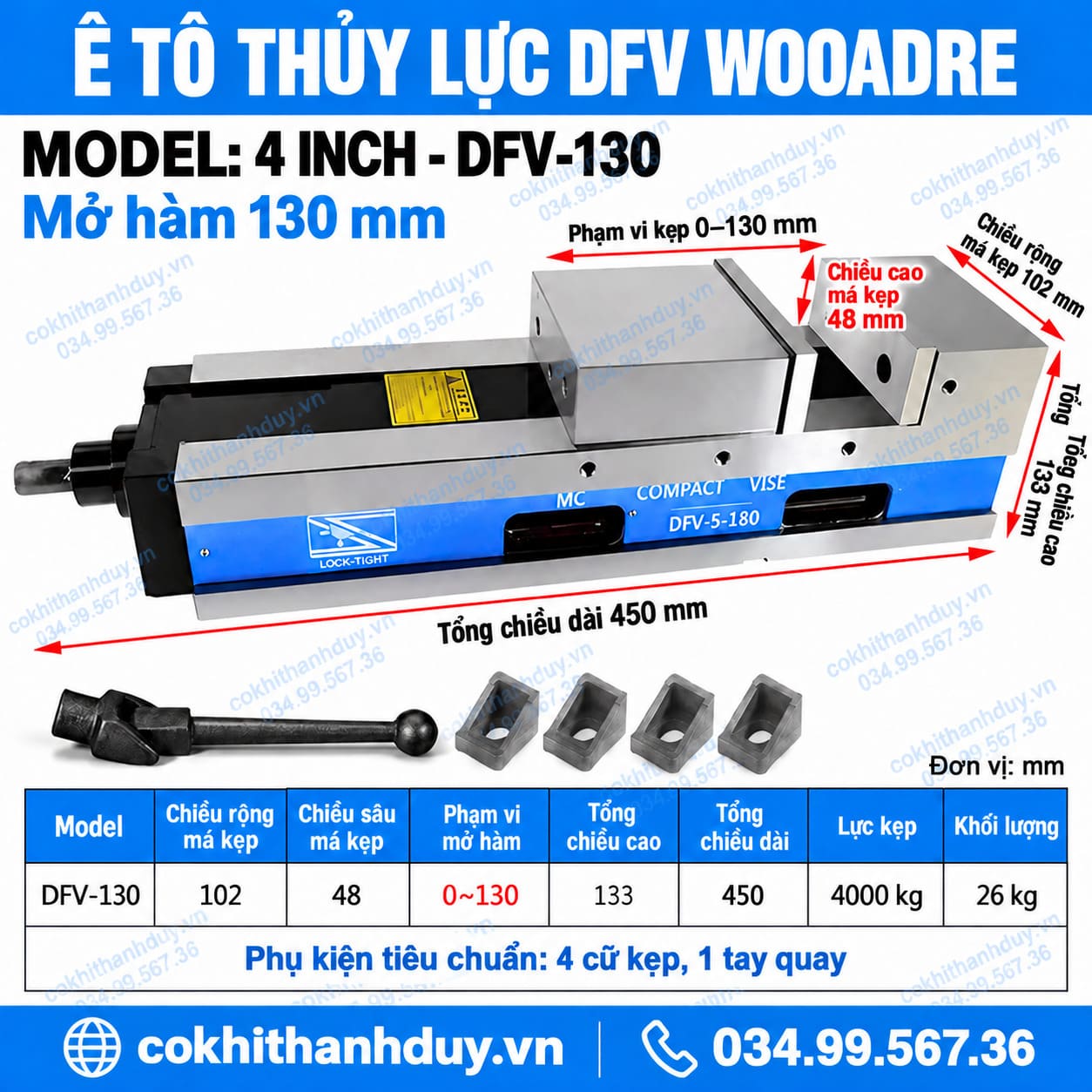

Ê Tô Thủy Lực DFV WOOARDE 4 Inch – Mở 130mm, Lực Kẹp 4000kg là mẫu ê tô cơ khí chính xác có thiết kế gọn, phù hợp cho máy phay, máy CNC và các hệ thống đồ gá cần tiết kiệm diện tích bàn máy. Model DFV-130 sử dụng má kẹp rộng 102 mm, chiều cao má 48 mm và phạm vi mở từ 0–130 mm.

Tổng chiều dài chỉ 450 mm, trong khi khối lượng đạt 26 kg. Cấu hình này tạo sự cân bằng giữa độ cứng vững và kích thước lắp đặt. Sản phẩm thích hợp để gá block nhỏ, plate, chi tiết khuôn và các phôi cơ khí có kích thước vừa.

Bộ phụ kiện tiêu chuẩn gồm 4 cữ kẹp và 1 tay quay, hỗ trợ lắp ê tô chắc chắn lên bàn máy.

Chức năng kỹ thuật

Tối ưu không gian gá trên bàn máy

Điểm đáng chú ý của DFV-130 là tổng chiều dài 450 mm. Kích thước này phù hợp với những bàn máy không có quá nhiều không gian trống.

Một ê tô quá dài có thể hạn chế hành trình làm việc. Nó cũng làm giảm khả năng bố trí thêm đồ gá khác trên cùng bàn máy.

DFV-130 hướng đến cách setup gọn hơn. Người vận hành có thể dành thêm không gian cho cữ chặn, fixture hoặc một ê tô thứ hai nếu bàn máy cho phép.

Thích hợp với phôi nhỏ và trung bình

Phạm vi mở 0–130 mm đáp ứng nhiều loại block và plate phổ biến.

Model này phù hợp với:

• block nhôm;
• block thép;
• chi tiết khuôn nhỏ;
• plate cơ khí;
• thân chi tiết máy;
• chi tiết phay CNC dạng hộp.

Với phôi dài, nên kiểm soát phần nhô ra ngoài má kẹp. Phần nhô quá lớn có thể làm giảm độ cứng của hệ gá.

Má kẹp 102 mm tạo vùng gá vừa đủ

Má kẹp rộng 102 mm phù hợp với nhiều chi tiết có tiết diện vừa.

Khi gá phôi, nên ưu tiên để phần chịu lực nằm trong vùng tiếp xúc của má. Điều này giúp lực truyền từ phôi xuống ê tô theo đường ngắn hơn.

Nếu phôi rộng hơn nhiều so với má kẹp, cần xem xét thêm điểm đỡ hoặc phương án gá khác.

Chiều cao má 48 mm phù hợp với setup thấp

Má cao 48 mm giúp xây dựng hệ gá có chiều cao tương đối thấp.

Setup thấp thường có lợi cho độ cứng vững. Khoảng cách từ điểm cắt đến bàn máy được rút ngắn.

Điều này đặc biệt hữu ích khi phay mặt, phay cạnh hoặc khoan trên các block có chiều cao vừa phải.

Lực kẹp 4000 kg phục vụ nhiều nguyên công phay

Thông số trên ảnh thể hiện lực kẹp 4000 kg.

Mức lực này phù hợp với nhiều công việc gia công thông thường. Tuy nhiên, không nên mặc định sử dụng lực cao nhất cho mọi phôi.

Với phôi nhôm mỏng hoặc chi tiết thành mỏng, cần kiểm soát lực kẹp. Lực quá lớn có thể tạo biến dạng trước khi gia công.

Với block thép đặc, lực kẹp cao hơn có thể được khai thác tốt hơn.

Giảm chiều cao tổng thể của hệ gá

Tổng chiều cao ê tô là 133 mm.

Một hệ gá thấp giúp giảm khoảng cách từ spindle đến bàn máy. Nó cũng giúp máy duy trì khoảng làm việc thuận lợi hơn khi sử dụng dao ngắn.

Dao càng ngắn thì độ cứng của hệ dao thường càng tốt. Đây là lợi thế khi cần hạn chế rung hoặc nâng chất lượng bề mặt.

Phù hợp với bàn máy có hành trình giới hạn

Ở các máy CNC cỡ nhỏ và trung bình, hành trình X/Y thường là yếu tố cần tính trước.

Ê tô dài hoặc quá rộng có thể làm mất vùng làm việc thực tế.

DFV-130 có kích thước tương đối gọn. Vì vậy, nó phù hợp hơn với các setup cần giữ lại hành trình cho dao tiếp cận nhiều phía của phôi.

Có thể sử dụng cho nhiều hướng gá

Phôi không nhất thiết chỉ được kẹp theo một hướng.

Tùy hình dạng chi tiết, người vận hành có thể xoay phôi để:

phay mặt → tạo chuẩn → phay cạnh → khoan → hoàn thiện biên dạng.

Một ê tô có phạm vi mở linh hoạt giúp giảm nhu cầu thay đồ gá giữa các nguyên công đơn giản.

Cữ kẹp hỗ trợ cố định ê tô lên bàn máy

Bộ tiêu chuẩn có 4 cữ kẹp.

Các cữ này dùng để giữ thân ê tô xuống bàn máy. Chúng cần được bố trí sao cho lực siết phân bố đều.

Không nên siết hoàn toàn một bên trước rồi mới sang bên còn lại.

Nên siết lần lượt theo từng bước. Sau đó kiểm tra lại độ song song của ê tô với trục máy.

Khối lượng 26 kg thuận tiện hơn khi thay setup

Model DFV-130 có khối lượng 26 kg.

So với các ê tô cỡ lớn, mức khối lượng này thuận tiện hơn khi cần thay đổi bố trí bàn máy.

Điều đó có lợi với xưởng thường xuyên chuyển đổi giữa nhiều mã sản phẩm.

Tuy nhiên, vẫn cần thao tác nâng hạ đúng cách để tránh va đập ray hoặc mặt bàn máy.

Phù hợp với xưởng gia công đa dạng mã hàng

DFV-130 đặc biệt phù hợp với xưởng không chỉ chạy một sản phẩm cố định.

Thiết kế gọn giúp việc thay đổi setup dễ hơn. Phạm vi mở 130 mm đáp ứng nhiều loại phôi.

Model này có thể sử dụng cho:

xưởng CNC nhỏ – gia công khuôn – sửa chữa cơ khí – làm jig – gia công đơn chiếc – sản xuất theo lô nhỏ.
