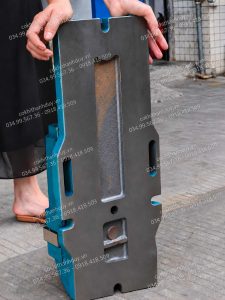

Ê Tô Thủy Lực VOGUE 6 Inch – Hành Trình 300mm, Lực Kẹp 4.500kg

Giới thiệu sản phẩm

Ê tô thủy lực VOGUE 6 inch là phiên bản tiêu chuẩn dành cho các nguyên công phay và gia công CNC cần phạm vi gá rộng hơn, lực kẹp lớn hơn và nền ê tô dài hơn so với bản 6 inch loại ngắn.

Sản phẩm có ngàm rộng 150mm, ngàm cao 55mm, phạm vi kẹp 0–300mm, lực kẹp tối đa 4.500kg, chiều dài tổng thể 820mm và khối lượng 48kg. Cấu hình này phù hợp hơn với block, đế khuôn, plate, chi tiết dạng hộp và các phôi có bề rộng lớn mà bản ngắn 210mm không đủ hành trình.

Điểm khác biệt đáng chú ý của bản này không nằm ở việc “thân dài hơn”, mà ở khả năng tạo một vùng làm việc lớn hơn cho cả phôi và hệ thống gá phụ, đồng thời tăng dự trữ lực kẹp để xử lý những nguyên công có tải cắt cao hơn.

Chức năng kỹ thuật của ê tô VOGUE 6 inch

Hành trình 300mm mở rộng từ “kẹp phôi” sang “bố trí cả hệ gá”

Với phạm vi kẹp 0–300mm, khoảng mở của ê tô không chỉ dùng để chứa một phôi lớn.

Trong thực tế, một phần hành trình có thể được dành cho:

• má mềm;
• block chêm;
• căn định vị;
• tấm bảo vệ bề mặt;
• bộ gá trung gian.

Ví dụ, một chi tiết rộng 230mm kết hợp hai má mềm dày 20mm mỗi bên vẫn cần gần 270mm khoảng mở. Với bản ngắn 210mm, setup này không thực hiện được; bản 300mm cho phép bố trí linh hoạt hơn.

Vì vậy hành trình lớn mang lại không gian công nghệ, không chỉ là kích thước kẹp tối đa.

Ngàm rộng 150mm phù hợp hơn với block và plate có mặt chuẩn lớn

Bản tiêu chuẩn tăng chiều rộng ngàm lên 150mm.

Khi gá block có mặt bên rộng, vùng tiếp xúc lớn giúp lực kẹp được truyền qua diện tích rộng hơn. Điều này đặc biệt hữu ích khi phôi phải chịu lực cắt thay đổi liên tục trong quá trình:

• phay mặt;
• phay hốc;
• phay cạnh;
• phay rãnh;
• chạy dao nhiều lượt.

Ngàm rộng cũng giúp giảm tình trạng một phôi lớn nhưng chỉ được giữ bởi một vùng tiếp xúc quá nhỏ.

Tuy nhiên mặt chuẩn phôi vẫn phải sạch và phẳng; ngàm rộng không thể bù cho ba via hoặc bề mặt tiếp xúc kém.

Lực kẹp 4.500kg tạo dự trữ tốt hơn cho nguyên công phay tải lớn

Thông số lực kẹp của bản này tăng lên 4.500kg, cao hơn bản 6 inch loại ngắn 3.500kg.

Sự khác biệt này có ý nghĩa khi gia công:

• block thép đặc;
• chi tiết khuôn;
• phay phá;
• phay mặt bằng dao đường kính lớn;
• các nguyên công có tải tiếp tuyến cao.

Khi dao cắt, phôi không chỉ chịu lực theo một hướng mà có thể xuất hiện đồng thời:

lực ngang + lực dọc + mômen xoay + xu hướng nhấc phôi.

Dự trữ lực kẹp lớn hơn giúp mở rộng biên làm việc cho những nguyên công như vậy.

Tuy nhiên không nên mặc định sử dụng 4.500kg cho mọi chi tiết. Với nhôm, đồng hoặc chi tiết thành mỏng, lực quá lớn có thể làm biến dạng phôi.

Khoảng mở lớn giúp tối ưu thứ tự nguyên công

Một lợi thế ít được nói tới của bản 300mm là khả năng thay đổi cách định hướng phôi mà vẫn sử dụng cùng một ê tô.

Một block có thể được gá:

• theo chiều rộng để phay mặt A;
• xoay 90° để phay mặt B;
• lật để gia công mặt C.

Nếu kích thước từng phương khác nhau khá nhiều, ê tô có hành trình lớn giúp giảm khả năng phải thay sang một bộ gá khác.

Điều này đặc biệt có giá trị với chi tiết khuôn hoặc block chữ nhật lớn.

Đế dài 610mm tạo vùng truyền lực lớn hơn xuống bàn máy

Bản 6 inch tiêu chuẩn có chiều dài đế 610mm, lớn hơn đáng kể bản ngắn 470mm.

Phần đế là nơi truyền phản lực từ:

ngàm → thân ê tô → đế → bàn máy.

Khi gia công phôi lớn, nền ê tô dài hơn giúp tạo một kết cấu tổng thể phù hợp hơn với tải cắt và kích thước chi tiết.

Đây là yếu tố cần xét cùng với lực kẹp. Một ê tô lực lớn nhưng đế quá nhỏ so với phôi vẫn chưa phải cấu hình tối ưu.

Hành trình dài phù hợp với chi tiết có nhiều kích thước trong cùng một lô sản xuất

Một xưởng có thể phải gia công nhiều mã như:

• phôi 120mm;
• phôi 180mm;
• phôi 240mm;
• phôi 280mm.

Nếu tất cả đều nằm trong dải 0–300mm, một ê tô có thể phục vụ toàn bộ nhóm sản phẩm mà không cần thay nhiều cỡ khác nhau.

Điều này giúp giảm:

• thời gian đổi đồ gá;
• số ê tô phải chuẩn bị;
• công căn lại ê tô trên bàn;
• không gian lưu trữ đồ gá.

Giá trị của hành trình 300mm vì vậy thể hiện rõ trong xưởng sản xuất nhiều mã hàng.

Bản tiêu chuẩn phù hợp hơn khi cần gá phôi có chiều rộng thay đổi lớn

Bản 6 inch ngắn thiên về cấu hình thấp, gọn và tối ưu chiều cao.

Bản tiêu chuẩn lại thiên về biên độ kích thước phôi.

Với một chi tiết chỉ rộng 100–150mm, cả hai loại đều có thể đáp ứng. Nhưng khi công việc thường xuyên xuất hiện block trên 210mm, bản 300mm bắt đầu thể hiện lợi thế rõ rệt.

Do đó cách chọn đúng không phải:

“Bản nào to hơn thì tốt hơn?”

mà là:

Phôi thực tế của xưởng nằm trong dải kích thước nào?

So sánh 6 inch loại ngắn và 6 inch tiêu chuẩn

Chọn 6 inch loại ngắn khi:

• ưu tiên giảm chiều cao setup;
• máy hạn chế hành trình Z;
• phôi chủ yếu dưới 210mm;
• muốn ê tô nhẹ và gọn hơn.

Chọn 6 inch tiêu chuẩn khi:

• thường xuyên gá phôi trên 210mm;
• cần hành trình tới 300mm;
• phay block hoặc đế khuôn lớn;
• cần lực kẹp dự trữ cao hơn;
• có nhu cầu dùng má mềm hoặc fixture trung gian.

Mua ê tô thủy lực Vogue 6 inch ở đâu?

Khách hàng có nhu cầu ê tô thủy lực Vogue 6 inch sử dụng cho máy phay, máy mài, máy khoan hoặc gia công chi tiết theo góc có thể liên hệ  Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi, loại máy và yêu cầu công nghệ.
