Ê Tô Thủy Lực WOOARDE DCV-5″-180 – Phạm Vi Kẹp 0–180mm

Giới thiệu sản phẩm

Ê Tô Thủy Lực WOOARDE DCV-5″-180 – Phạm Vi Kẹp 0–180mm là dòng ê tô thủy lực 5 inch phù hợp cho máy phay, máy CNC và các hệ gia công cơ khí cần độ kẹp chắc, độ ổn định cao và khả năng gá được nhiều loại phôi trong cùng một bộ đồ gá.

So với bản 4 inch, model DCV-5″-180 có kích thước làm việc lớn hơn, hành trình kẹp rộng hơn và thân ê tô dài hơn, phù hợp hơn với nhóm chi tiết cơ khí cỡ vừa, block khuôn, chi tiết gá phay nhiều mặt hoặc các phôi cần diện tỳ ổn định hơn khi cắt gọt.

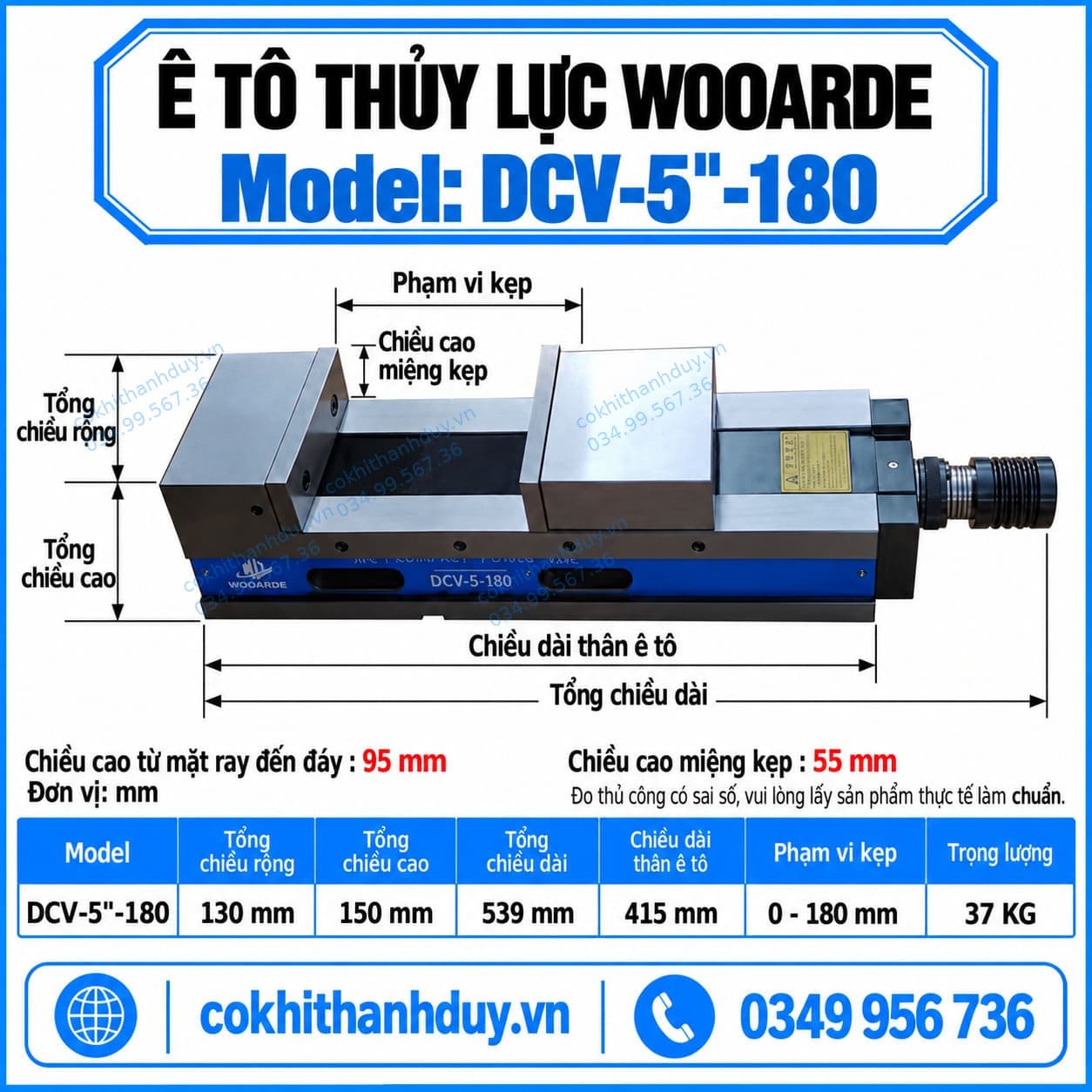

Model này có phạm vi kẹp 0–180mm, chiều cao miệng kẹp 55mm, chiều dài thân ê tô 415mm, tổng chiều dài 539mm và trọng lượng 37kg, giúp cân bằng giữa độ cứng gá và tính linh hoạt khi bố trí trên bàn máy.

Nội dung chức năng

Không gian kẹp rộng hơn cho nhiều loại phôi

Với phạm vi kẹp 0–180mm, model DCV-5″-180 phù hợp khi xưởng cần gia công nhiều nhóm chi tiết có bề rộng khác nhau mà vẫn muốn dùng chung một bộ ê tô. Khoảng mở này đủ linh hoạt cho:

• block thép,
• phôi khuôn,
• chi tiết cơ khí dạng hộp,
• phôi tấm dày,
• các chi tiết gá trên máy phay CNC.

Điểm đáng giá ở đây không chỉ là “mở rộng hơn” mà là giảm tần suất phải đổi đồ gá khi chuyển mã hàng.

Miệng kẹp cao 55mm hỗ trợ giữ phôi ổn định hơn

Chiều cao miệng kẹp 55mm cho vùng tiếp xúc lớn hơn bản 4 inch, nhờ đó khả năng giữ phôi ổn định tốt hơn với các chi tiết có chiều cao trung bình hoặc yêu cầu lực cắt tương đối lớn.

Trong thực tế, miệng kẹp cao giúp:

• tăng diện tích tiếp xúc giữa hàm và phôi,
• giảm nguy cơ trượt khi cắt nặng,
• hỗ trợ tốt hơn với phôi cần kẹp sâu,
• phù hợp với các block có khối lượng lớn hơn.

Thân ê tô dài 415mm giúp dẫn hướng ổn định

Chiều dài thân ê tô 415mm không chỉ là thông số kích thước mà còn ảnh hưởng trực tiếp đến khả năng làm việc của cụm hàm động. Khi thân đủ dài, cụm trượt và dẫn hướng thường ổn định hơn trong quá trình đóng/mở, đặc biệt khi thao tác nhiều chu kỳ liên tục.

Điều này hữu ích trong các công việc:

• gá phôi theo lô,
• thay phôi liên tục,
• gia công nhiều nguyên công lặp lại,
• vận hành bán sản xuất hoặc sản xuất hàng loạt.

Tổng chiều rộng 130mm phù hợp nhóm máy phay và CNC cỡ vừa

Với tổng chiều rộng 130mm, DCV-5″-180 vẫn giữ được cấu hình tương đối gọn so với khả năng làm việc của nó. Đây là mức kích thước hợp lý cho nhiều bàn máy phổ biến, đặc biệt trong các xưởng gia công cơ khí vừa và nhỏ.

Lợi ích thực tế là:

• dễ bố trí trên bàn máy,
• dễ kết hợp với căn song song và phụ kiện gá,
• không chiếm ngang quá nhiều,
• thuận tiện cân đối với hành trình máy.

Cấu trúc thân thấp giúp hệ gá vững hơn

Thông số chiều cao từ mặt ray đến đáy 95mm cho thấy model này vẫn giữ triết lý thiết kế thân tương đối thấp. Khi phôi nằm gần mặt bàn máy hơn, hệ gá thường có độ vững tốt hơn, nhất là khi cần giảm rung hoặc hạn chế võng trong quá trình cắt.

Điều này có ý nghĩa rõ rệt trong:

• phay mặt,
• phay cạnh,
• gia công block thép,
• gia công chi tiết cần độ ổn định cao,
• các nguyên công ăn dao tương đối mạnh.

Cụm thủy lực phù hợp môi trường gia công cần lực kẹp đều

Là một ê tô thủy lực, DCV-5″-180 thích hợp khi cần lực kẹp chắc và trạng thái kẹp ổn định giữa nhiều chu kỳ làm việc. Đây là điểm quan trọng trong xưởng gia công thực tế, nơi phôi không chỉ cần “được giữ” mà cần “được giữ lặp lại với trạng thái gần như nhau”.

Ưu điểm nổi bật là:

• thao tác kẹp gọn,
• độ ổn định tốt,
• phù hợp làm việc lặp lại,
• hỗ trợ giữ phôi chắc trong nhiều nguyên công.

Hợp với phôi cỡ vừa hơn so với dòng 4 inch

Nếu bản 4 inch phù hợp nhóm chi tiết nhỏ và vừa, thì DCV-5″-180 nghiêng rõ hơn về nhóm phôi trung bình, nơi người dùng cần thêm:

• hành trình mở,
• chiều dài thân,
• chiều cao miệng kẹp,
• độ đầm của toàn bộ ê tô.

Sự khác biệt này không nằm ở vài con số riêng lẻ mà ở cảm giác làm việc tổng thể: phôi đặt “đằm” hơn, ổn định hơn và ít bị cảm giác quá tải đồ gá khi cắt.

Trọng lượng 37kg tạo độ đầm cho cụm gá

Trọng lượng 37kg giúp ê tô có độ đầm tốt hơn, phù hợp cho môi trường gia công cần một cụm gá ổn định nhưng vẫn chưa quá nặng như các dòng lớn hơn. Đây là mức cân bằng khá thực dụng:

• đủ nặng để vận hành chắc chắn,
• đủ đầm cho phôi cỡ vừa,
• vẫn còn thuận tiện khi lắp đặt và căn chỉnh trên bàn máy.

Phù hợp cho gia công nhiều mặt trên cùng một lần gá

Với kích thước tổng thể hợp lý và hành trình kẹp 180mm, model này thích hợp cho các bài toán cần gá chi tiết chắc rồi xử lý nhiều bề mặt liên tiếp. Khi mặt chuẩn được thiết lập tốt ngay từ đầu, người vận hành có thể tận dụng ê tô để:

• phay mặt trên,
• phay cạnh bên,
• khoan,
• doa,
• tạo rãnh,
• gia công hoàn thiện theo từng bước.

Điều này giúp giảm số lần tháo lắp lại phôi, từ đó giảm sai số do gá lại.

Dễ kết hợp với căn song song và phụ kiện gá phổ biến

DCV-5″-180 phù hợp với kiểu setup tiêu chuẩn trong xưởng cơ khí, nơi người dùng thường kết hợp thêm:

• căn song song,
• block kê,
• tấm chêm,
• chặn đầu,
• cữ chuẩn.

Khả năng tương thích với những phụ kiện thông dụng giúp việc triển khai thực tế đơn giản hơn, đặc biệt trong môi trường sản xuất không muốn phụ thuộc quá nhiều vào đồ gá chuyên biệt.

Tối ưu cho xưởng cần một model đa dụng

Nếu cần chọn một model nằm giữa nhóm nhỏ và nhóm lớn, Ê Tô Thủy Lực WOOARDE DCV-5″-180 là lựa chọn khá cân bằng. Nó không quá gọn như dòng 4 inch, nhưng đổi lại có vùng làm việc rộng hơn. Đồng thời cũng chưa quá lớn như dòng 6 inch hoặc 8 inch, nên vẫn phù hợp với nhiều bàn máy phổ thông.

Nói ngắn gọn, đây là model đa dụng cho xưởng muốn ưu tiên:

• dễ dùng,
• dễ gá nhiều loại phôi,
• đủ cứng cho gia công thực tế,
• thuận tiện cho vận hành hàng ngày.

Mua Ê Tô Thủy Lực WOOARDE DCV-5″-180 ở đâu?

Khách hàng cần mua Ê Tô Thủy Lực WOOARDE DCV-5″-180 – Phạm Vi Kẹp 0–180mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo nhu cầu gia công, kích thước phôi và khả năng tương thích với bàn máy.

Khi lựa chọn model 5 inch, nên kiểm tra thêm:

• chiều rộng phôi thực tế,
• chiều cao phôi cần kẹp,
• hành trình bàn máy,
• không gian lắp đặt trên bàn máy,
• nhu cầu gia công chi tiết nhỏ hay trung bình.
