Bộ Gá Kẹp Phôi 58 Chi Tiết M18 – Chuẩn Hóa Setup, Rút Ngắn Thời Gian Gá

Giới thiệu sản phẩm

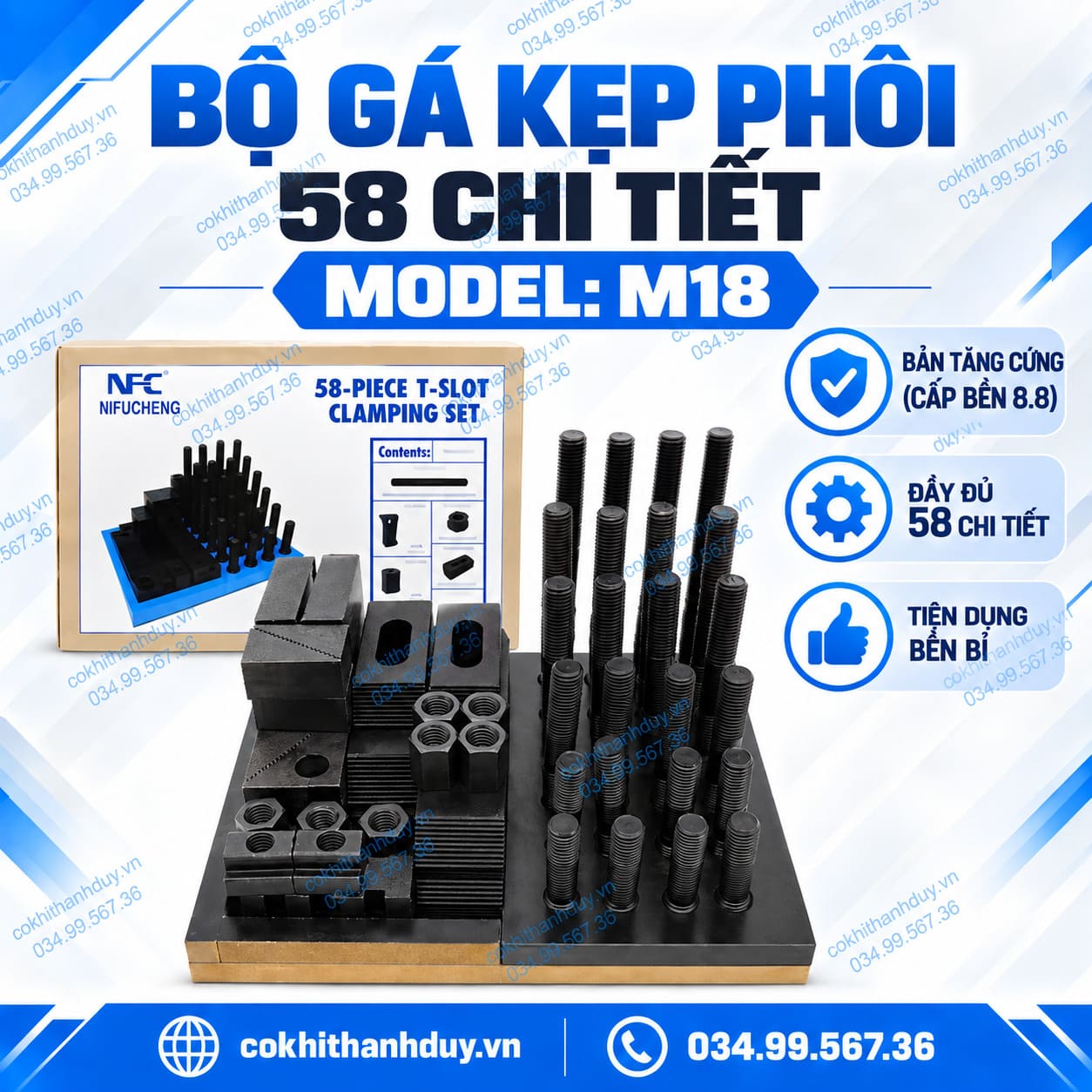

Bộ Gá Kẹp Phôi 58 Chi Tiết M18 – Chuẩn Hóa Setup, Rút Ngắn Thời Gian Gá là bộ kẹp rãnh T dùng cho máy phay và máy CNC. Bộ gồm 58 chi tiết, sử dụng hệ ren M18. Hình sản phẩm thể hiện phiên bản cấp bền 8.8.

Khi xưởng thường xuyên thay đổi mã hàng, thời gian gá đặt có thể chiếm phần đáng kể trong chu kỳ sản xuất. Một bộ kẹp đồng bộ giúp người vận hành xây dựng các cấu hình gá cố định. Vị trí T-nut, chiều cao block và chiều dài ty ren có thể được chuẩn hóa theo từng nhóm phôi. Khi lặp lại đơn hàng, setup cũ có thể được tái tạo nhanh hơn.

M18 phù hợp với những bàn máy có rãnh T tương thích với hệ phụ kiện này. Trước khi đặt hàng, cần kiểm tra kích thước rãnh T thực tế. Không nên chọn chỉ dựa trên đường kính ren M18.

Chức năng kỹ thuật

M18 phù hợp cho xưởng cần lặp lại setup

Trong sản xuất đơn chiếc, người thợ có thể bố trí đồ gá theo kinh nghiệm. Tuy nhiên, cách này không tối ưu cho sản xuất lặp lại.

Khi cùng một chi tiết quay lại sau vài tuần, toàn bộ setup có thể phải làm lại. Người vận hành phải tìm vị trí kẹp, chọn ty ren và kê lại block.

Bộ M18 giúp giảm vấn đề này. Các chi tiết được chia thành nhóm rõ ràng. Người dùng có thể xây dựng cấu hình gá tiêu chuẩn cho từng dòng sản phẩm.

Một phiếu setup có thể ghi:

vị trí T-nut → ty ren sử dụng → block bậc → thanh kẹp → vị trí datum.

Lần sản xuất sau chỉ cần lắp lại theo dữ liệu cũ. Thời gian thử gá sẽ giảm đáng kể.

Hỗ trợ chuẩn hóa thay đổi mã hàng

Một máy CNC có thể chạy nhiều sản phẩm trong ngày. Mỗi lần đổi mã đều phát sinh thời gian chết.

Thời gian này thường gồm:

• tháo phôi cũ;
• tháo đồ gá;
• chọn phụ kiện;
• bố trí lại điểm kẹp;
• rà lại chuẩn;
• kiểm tra trước khi chạy.

Nếu phụ kiện rời rạc, bước chọn và lắp sẽ lâu hơn. Bộ 58 chi tiết giúp gom toàn bộ nhóm gá vào một hệ thống.

Đây là lợi thế lớn với xưởng job-shop. Đặc biệt khi máy thường xuyên nhận các đơn hàng nhỏ.

Khay chia giúp kiểm soát dụng cụ tốt hơn

Giá trị của khay không chỉ nằm ở việc trông gọn.

Sau một ca sản xuất, người vận hành có thể kiểm tra nhanh chi tiết còn thiếu. Điều này giúp hạn chế thất lạc T-nut, đai ốc hoặc block.

Trong xưởng có nhiều máy, quản lý phụ kiện là vấn đề thực tế. Một chi tiết bị thiếu có thể làm chậm cả quá trình setup.

Khay chia cũng giúp chuẩn hóa vị trí cất giữ. Người mới vào ca dễ nhận biết từng nhóm phụ kiện hơn.

M18 phù hợp để xây dựng bộ setup riêng cho từng máy

Một hướng sử dụng hiệu quả là dành riêng bộ M18 cho một máy cụ thể.

Khi đó, toàn bộ phụ kiện có thể được quản lý theo bàn máy đó. Người vận hành không cần lấy lẫn với bộ của máy khác.

Cách này mang lại ba lợi ích:

dễ kiểm soát – giảm nhầm phụ kiện – rút ngắn thời gian chuẩn bị.

Đây là điểm quan trọng với xưởng có nhiều máy phay CNC.

Dễ xây dựng fixture tiêu chuẩn

Bộ M18 không chỉ dùng để kẹp trực tiếp phôi.

Nó còn phù hợp để cố định:

• plate gá;
• jig;
• fixture;
• đồ gá khoan;
• đế định vị;
• đồ gá nhiều phôi.

Khi fixture đã được chuẩn hóa, người vận hành chỉ cần cố định fixture xuống bàn máy. Phôi sẽ được gá trên fixture ở bước tiếp theo.

Cách này giúp tách hai công việc rõ ràng:

cố định đồ gá và kẹp chi tiết gia công.

Nhờ đó, việc thay phôi có thể diễn ra nhanh hơn.

Có thể chuẩn hóa vị trí bằng sơ đồ tọa độ

Với các setup lặp lại, nên ghi lại vị trí kẹp theo tọa độ bàn máy.

Ví dụ có thể đánh dấu:

T-slot số 2 – vị trí X120 – block bậc số 3 – ty ren chiều dài tương ứng.

Cách quản lý này giúp giảm sự phụ thuộc vào kinh nghiệm cá nhân.

Một thợ khác vẫn có thể dựng lại setup cũ. Điều này rất hữu ích khi đổi ca hoặc đổi người vận hành.

Giảm thời gian rà lại sau mỗi lần đổi gá

Nếu đồ gá được lắp theo một quy trình cố định, sai lệch ban đầu thường nhỏ hơn.

Người vận hành vẫn phải kiểm tra lại datum. Tuy nhiên, quá trình rà sẽ nhanh hơn.

Điều này đặc biệt hữu ích với các fixture lớn. Việc căn chỉnh lại từ đầu thường mất nhiều thời gian.

M18 phù hợp với hướng dùng lâu dài trên những hệ máy có bàn rãnh T tương thích.

Ren M18 cần tương thích với toàn bộ hệ thống

M18 là kích thước ren của hệ phụ kiện. Nó không tự động cho biết kích thước rãnh T.

Do đó, trước khi mua cần kiểm tra:

bề rộng miệng rãnh – bề rộng đáy rãnh – chiều sâu rãnh – kích thước T-nut.

Đây là bước quan trọng nhất.

Nếu T-nut không đúng, bộ phụ kiện sẽ không thể sử dụng hiệu quả. Dù ren M18 hoàn toàn đúng kích thước.

Không nên dùng mô-men siết theo cảm giác

Một setup lặp lại sẽ ổn định hơn nếu lực siết cũng được kiểm soát.

Không nên lần đầu siết nhẹ, lần sau siết quá mạnh. Điều này làm điều kiện gá thay đổi.

Với công việc yêu cầu ổn định cao, nên xây dựng quy trình siết thống nhất. Có thể dùng dụng cụ kiểm soát mô-men khi cần.

Mục tiêu là tạo ra điều kiện gá có thể lặp lại. Đây là yếu tố quan trọng hơn việc chỉ siết thật mạnh.

Phù hợp với sản xuất nhiều mã hàng

M18 đặc biệt có giá trị trong môi trường sản xuất linh hoạt.

Ví dụ, một xưởng có thể chạy:

block vào buổi sáng → plate vào buổi chiều → fixture vào ca tối.

Cùng một bộ phụ kiện vẫn có thể phục vụ nhiều cấu hình. Người vận hành chỉ thay đổi cách bố trí.

Vì vậy, bộ 58 chi tiết không chỉ là phụ kiện kẹp. Nó còn là công cụ giúp chuẩn hóa quy trình setup.

Mua Bộ Gá Kẹp Phôi 58 Chi Tiết M18 ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy  để được tư vấn phiên bản phù hợp với bàn máy.

Nên cung cấp kích thước rãnh T trước khi đặt hàng. Việc này giúp lựa chọn đúng hệ phụ kiện.
